8.3.1.2 升壓模式
在升壓模式下運行時，轉換器用內部時鐘信號啟動一個升壓磁化周期（開關狀態 I）。在對電感器電流進行采樣之后，該器件會轉換到開關狀態 II，即升壓消磁狀態。升壓模式下的最大占空比受最短升壓導通時間和所選開關頻率的限制。

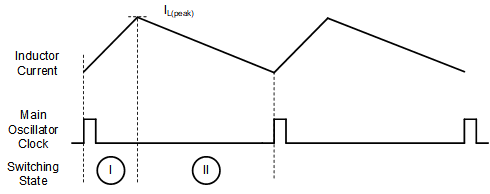

圖 8-4 連續電流升壓運行模式下的電感器電流
