8.3.23.4 輸出過壓保護 2 (OVP2)
該功能應該可以避免在外部反饋引腳或補償引腳無法正常工作的情況下（例如在元件或引腳短路的情況下）對器件造成任何損壞
過壓保護由轉換器內核和參考系統實現。OVP2 功能會監測絕對輸出電壓，當觸發該功能時，轉換器邏輯將采取適當?shù)拇胧ɡ缇o急跳過模式）以避免輸出電壓進一步增加。
如果在 VOUT 引腳上達到輸出電壓閾值 VT+(OVP2)，則降壓/升壓內核邏輯會禁用轉換器功率級并在開關節點處進入高阻抗?fàn)顟B(tài)。如果輸出電壓回到該閾值以下，轉換器將恢復運行
為了適應寬工作范圍，OVP2 閾值可通過 V_OVP2 寄存器字段進行編程。
為了省電，可以關閉 OVP2 電路。

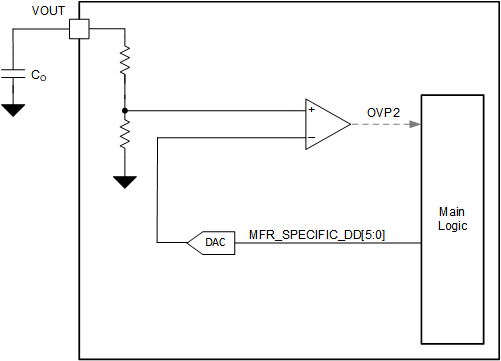

圖 8-32 OVP2 功能方框圖
