ZHCSX66A October 2024 – February 2025 LM251772
PRODUCTION DATA

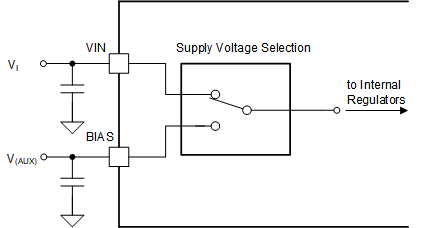

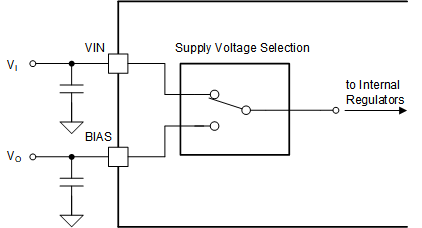

有兩個引腳可為 內部穩壓器供電。由于內部的電源電壓選擇電路,該器件可以確保在低輸入或輸出電壓以及輸出短路等瞬態運行條件下無縫運行,從而降低功率耗散。當 VIN 或 BIAS 引腳上的電壓均高于切換閾值 (VT(VCC, SUP)) 時,VSMART 開關會從這兩個引腳中選擇電壓較低的引腳。如果一個引腳電壓低于切換閾值,則會選擇另一個電源引腳。如果兩個引腳都低于切換閾值,則會選擇 VIN 和 BIAS 中較高的電壓作為電源電壓。以下是電源引腳的通用配置:


為了使 LDO 上的功率損耗最小,VSMART 邏輯將決定最接近目標電源 VT(VCC,SUP) 的電壓。當 FORCE_BIAS 位設置為 0b1 時,該器件不會直接在兩個電源引腳 BIAS 和 VIN 之間選擇最高電壓。表 8-1 提供了選擇條件的概況:
| V(BIAS) | V(VIN) | VSMART 電源 |
|---|---|---|
| X | > VT+(VCC2,SUP) && < V(BIAS) | VIN-PIN |
| > VT+(VCC2,SUP) && < V(VIN) | X | BIAS-PIN |
| < VT-(VCC2,SUP) | X | VIN-PIN |
| X | < VT-(VCC2,SUP) | BIAS-PIN |
| > VT+(VCC2,SUP) && > V(VIN) | > VT+(VCC2,SUP) | VIN-PIN |
| > VT+(VCC2,SUP) | > VT+(VCC2,SUP) && > V(BIAS) | BIAS-PIN |
如果設置了 FORCE_BIAS 位,則會降低并優先考慮 BIAS 引腳的切換閾值。目的是支持 VCC2 的標稱電壓為 5V 的外部電源,但在外部電源的時序不符合啟動時序時仍然能夠使用 VIN 電源啟動。VCC2 電源的選擇遵循以下行為規則:
