7.5.7.8 加熱器：配置加熱器電流大小
HDC302x-Q1 加熱器架構由 14 個并聯電阻器組成，可支持多種不同的功率級別。此電阻器數組旨在根據環境溫度和電源電壓配置適當?shù)募訜崞麟娏?，以進行偏移誤差校正或冷凝水預防/去除。加熱器數組用 HEATER_CONFIG[15:0] 表示，其定義如下：
HEATER_CONFIG[15:0] = H13H12H11H10H9H8H7H6H5H4H3H2H1H0，其中每個 HX 位表示 14 個加熱器中第 X 個的配置。下表提供了部分加熱器配置選項的列表。
加熱器的功率級別還取決于 VDD，VDD 越高，所提供的加熱器功率越高，且器件發熱量越高。在傳感器頂部存在冷凝水的情況下，必須小心避免超過 100°C。
表 7-15 HEATER_CONFIG[16:0] 的示例配置
| 期望的加熱器配置 | 所需的 HEATER_CONFIG[15:0][HEX] | CRC |
|---|---|---|
| 啟用加熱器全功率 | 3F FF | 06 |
| 啟用加熱器半功率 | 03 FF | 00 |
| 啟用加熱器四分之一功率 | 00 9F | 96 |
表 7-16 加熱器典型電阻值表
|
加熱器代碼，十六進制 |
典型電阻值 (Ω) |
|---|---|
|
1 |
1875.7 |
|
2 |
1379.3 |
|
4 |
1361.7 |
|
8 |
674.5 |
|
F |
292.4 |
|
10 |
692.0 |
|
20 |
692.0 |
|
40 |
472.8 |
|
80 |
475.3 |
|
F0 |
145.2 |
|
100 |
478.0 |
|
200 |
477.6 |
|
400 |
281.6 |
|
800 |
281.6 |
|
F00 |
93.2 |
|
1000 |
283.7 |
|
2000 |
284.6 |
|
3FFF |
40.3 |

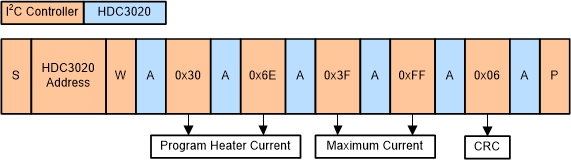

圖 7-28 I2C 命令序列：配置加熱器電流全功率
