6.3.1.1 磁通門傳感器
DRV425 的磁通門傳感器設計獨特，具有傳感器的高靈敏度、低噪聲和低偏移特性，是高性能磁場傳感器。磁通門原理依賴于反復驅動傳感器進入和退出飽和狀態；因此，傳感器沒有任何明顯的磁遲滯。反饋環路精確驅動補償電流通過集成式補償線圈，并驅動傳感器上的磁場恢復為零。此方法支持出色的增益穩定性和測量的高線性度。
器件封裝沒有采用任何鐵磁材料，防止外部磁場進行磁化并實現精確的無遲滯運行。在 DRV425 附近，為印刷電路板 (PCB) 和無源組件選擇不能磁化的材料；有關更多詳細信息、請參閱布局指南一節。
磁通門傳感器的方向和靈敏度軸由封裝頂部的虛線指示，如圖 6-1 所示。該圖還顯示了傳感器在封裝內的位置。

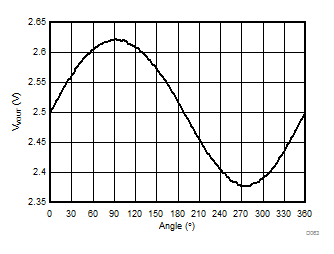

圖 6-1 集成式磁通門傳感器的磁性靈敏度方向磁通門傳感器的靈敏度是靈敏度軸和沿該軸的磁場幅度的矢量函數。圖 6-2 展示了 DRV425 的輸出與器件方向相對于恒定磁場的角度間的關系。
