3 說明
CDCLVP111-SP 時鐘驅動器能夠以最低時鐘分配偏斜將 LVPECL 輸入的一對差分時鐘（CLK0 和 CLK1）分配至十對差分 LVPECL 時鐘（Q0 和 Q9）輸出。CDCLVP111-SP 可接受兩個時鐘源傳入一個輸入多路復用器。CDCLVP111-SP 專為驅動 50Ω 傳輸線路而設計。如果不使用某個輸出引腳，可將其保持?jǐn)嚅_(kāi)，以便降低功耗。如果只使用差分對的其中一個輸出引腳，那么另一輸出引腳必須同樣地端接至 50?。
如果要求單端輸入運行，VBB基準電壓輸出被使用。在這種情況下，必須將 VBB 引腳連接至 CLK0 并通過一個 10nF 電容器旁通至 GND。
要實現高速性能，強烈建議使用差分模式。
CDCLVP111-SP 的工作溫度范圍是 -55°C 至 125°C。
封裝信息
| 器件型號 | 封裝(1) | 本體尺寸（標稱值） | 封裝尺寸(2) |
|---|---|---|---|
| CDCLVP111-SP | HFG（CFP，36） | 9.08mm × 9.08mm | 9.08mm × 9.08mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

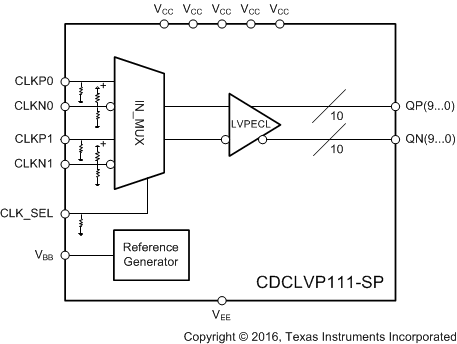

功能方框圖
