7.2.1.2.2 輸入端接
CDCLVP111-SP 輸入可與 LVPECL、LVDS 或 LVCMOS 驅動器連接。圖 7-1 說明了如何將 LVCMOS 輸入直流耦合至 CDCLVP111-SP。串聯電阻 (RS) 必須靠近 LVCMOS 驅動器；其阻值為傳輸線路阻抗與驅動器輸出阻抗之差。
參閱圖 7-4，根據是單端還是差分輸入來實現正確的輸入端接。

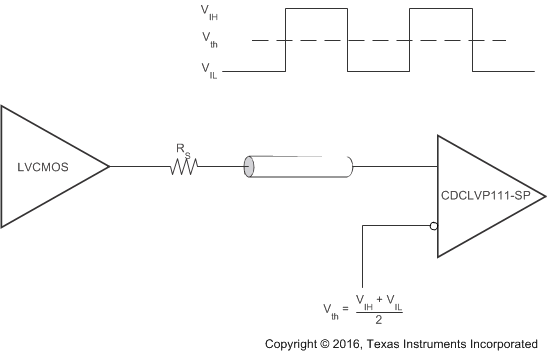

圖 7-4 LVCMOS 輸入直流耦合至 CDCLVP111-SP圖 7-5 展示了如何將 LVDS 輸入直流耦合至 CDCLVP111-SP。圖 7-6 和圖 7-7 介紹了在 VCC = 2.5V 和 VCC = 3.3V 時分別將 LVPECL 輸入直流耦合至 CDCLVP111-SP 的方法。

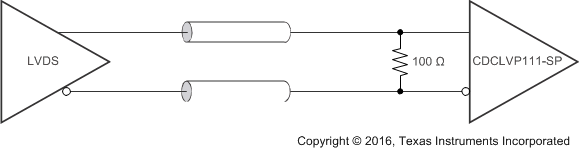

圖 7-5 LVDS 輸入直流耦合至 CDCLVP111-SP

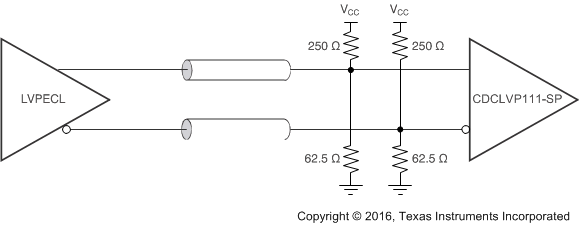

圖 7-6 LVPECL 輸入直流耦合至 CDCLVP111-SP (VCC = 2.5V)
圖 7-7 LVPECL 輸入直流耦合至 CDCLVP111-SP (VCC = 3.3V)圖 7-8 和圖 7-9 展示了在 VCC = 2.5V 和 VCC = 3.3V 時分別將差分輸入交流耦合至 CDCLVP111-SP 的技術。TI 建議將所有電阻元件放置在靠近驅動器端或接收器端的位置。如果驅動器和接收器的電源電壓不同，則需要交流耦合。
圖 7-8 差分輸入交流耦合至 CDCLVP111-SP (VCC = 2.5V)
圖 7-9 差分輸入交流耦合至 CDCLVP111-SP (VCC = 3.3V)
