5.7 交流電氣特性
Vsupply: VCC = 2.375V 至 3.8V，VEE = 0V 或 LVECL/LVPECL 輸入 VCC = 0V，VEE = –2.375V 至 –3.8V（在工作溫度范圍 TJ =–55°C 至 125°C 內，除非另有說明）
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 | |
|---|---|---|---|---|---|---|
| tpd | 差分傳播延遲 CLKn、CLKn 至所有 Q0、Q0… Q9、Q9 | VCM = 1V，VPP = 0.5V，f = 1GHz | 100 | 355 | ps | |
| tsk(o) | 輸出到輸出偏斜 | VCM = 1V，VPP = 0.5V，f = 1GHz | 15 | 50 | ps | |
| tsk(pp) | 器件間延遲 | VCM = 1V，VPP = 0.5V，f = 1GHz | 70 | ps | ||
| taj | 附加相位抖動(1) | 20kHz 至20MHz 的積分帶寬， fOUT = 200MHz（25°C 時） | 0.125 | 0.8 | ps | |
| f(max) | 最大頻率(1) | VCM = 1V，VPP = 0.5V，f = 1GHz | 3500 | MHz | ||
| tr/tf | 輸出上升和下降時間（20%、80%） | VCM = 1V，VPP = 0.5V，f = 1GHz | 240 | ps | ||
(1) 根據臺座特征指定，而未經生產測試

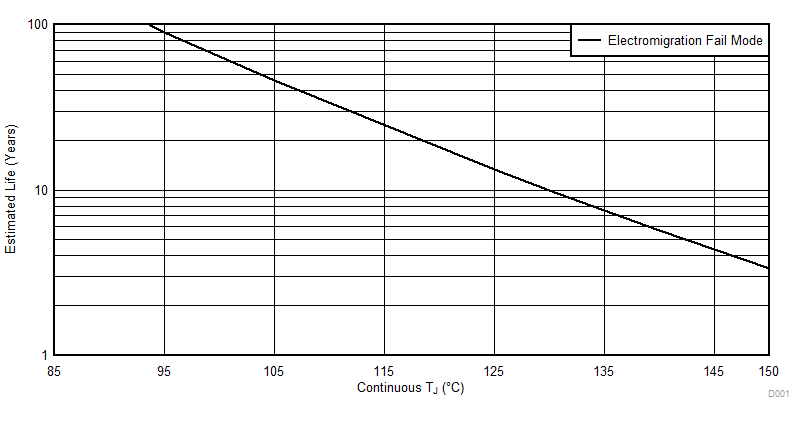

A. 如需絕對最高和最低推薦運行條件，請參閱數據表。
B. 在 105°C 結溫條件下，器件使用壽命設計目標為 10 年（不包括封裝互連壽命）。
圖 5-1 CDCLVP111-SP 工作壽命降額表
A. 輸出偏?斜為以下兩者中的較大者：最快和最慢 tPLHn 之間的差值（n = 0、1、...9），或最快和最慢 tPHLn 之間的差值（n = 0、1、...9）。
B. 器件間延遲為以下兩者中的較大者：多個器件上最快和最慢 tPLHn 之間的差值（n = 0、1、...9），或者多個器件上最快和最慢 tPHLn 之間的差值（n = 0、1、...9）。
C. 在時鐘輸入為 155.52MHz 且積分帶寬為 20kHz 至 5MHz 的環境下，測得典型值。
D. 輸入條件：VCM = 1V、VID = 0.5V 以及 FIN = 1GHz。
圖 5-2 用于計算輸出和器件間延遲的波形
