BQ77307 器件中的 I²C 串行通信接口用作目標器件，支持高達 400kHz 的速率和可選的 CRC 檢查。默認情況下，BQ77307 最初將在由 TI 出廠編程的 OTP 設置確定的模式中上電。在 CONFIG_UPDATE 模式下，主機可以更改 CRC 模式設置，然后新的設置將在退出 CONFIG_UPDATE 模式時生效。

I²C 器件地址（作為包括目標器件地址和 R/W 位在內的 8 位值）默認設置為 0x10（寫入）或 0x11（讀?。?，該地址也可以通過配置設置進行更改。

通信接口包括可編程超時功能，在發生啟用的超時時，內部 I²C 總線邏輯會復位。BQ77307 技術參考手冊 對此進行了詳細介紹。

I²C 寫入事務如 圖 7-2 所示。通過在停止之前發送額外的數據字節來允許進行塊寫入。I²C 邏輯將在每個數據字節后自動遞增寄存器地址。陰影區域展示了器件什么時候可能進行時鐘延展。

圖 7-2 I²C 寫入

CRC 校驗通過設置一個數據存儲器位來啟用。啟用時，可以通過以下方式來計算 CRC：

• 請注意，CRC 在每個數據字節后和每次停止后都會復位。
• 在單字節寫入事務中，會根據目標器件地址、寄存器地址和數據來計算 CRC。
• 在塊寫入事務中，會根據目標器件地址、寄存器地址和數據來計算第一個數據字節的 CRC。后續數據字節的 CRC僅根據數據字節來計算。

CRC 多項式為 x⁸ + x² + x + 1，初始值為 0。

當目標器件檢測到無效 CRC 時，I²C 目標器件將不確認 CRC，從而使 I²C 目標器件進入空閑狀態。

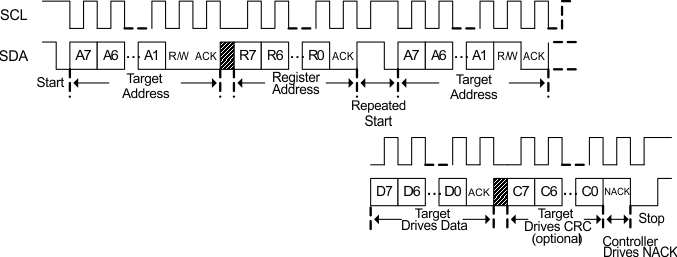

圖 7-3 展示了使用重復啟動的讀取事務。陰影區域展示了器件什么時候可能進行時鐘延展。

圖 7-3 使用重復啟動的 I²C 讀取

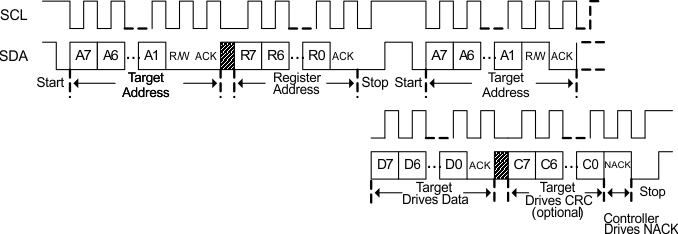

圖 7-4 顯示了一個未使用重復啟動的讀取事務（例如在硬件中不可用時）。對于塊讀取，控制器確認除最后一個數據字節之外的每個數據字節，并繼續為接口提供時鐘。I²C 塊將在每個數據字節后自動遞增寄存器地址。陰影區域展示了器件什么時候可能進行時鐘延展。

圖 7-4 不使用重復啟動的 I²C 讀取

啟用時，可以通過以下方式來計算讀取事務的 CRC：

• 請注意，CRC 在每個數據字節后和每次停止后都會復位。
• 在使用重復啟動的單字節讀取事務中，CRC 是從第一個啟動開始計算的，因此將包含目標器件地址、寄存器地址、設置了讀取位的目標器件地址以及數據字節。
• 在初始寄存器地址后使用停止的單字節讀取事務中，CRC 會在停止后復位，因此將僅包含設置了讀取位的目標器件地址和數據字節。
• 在使用重復啟動的塊讀取事務中，第一個數據字節的 CRC 是從第一個啟動開始計算的，并將包含目標器件地址、寄存器地址、設置了讀取位的目標器件地址以及數據字節。后續數據字節的 CRC僅根據數據字節來計算。
• 在初始寄存器地址后使用停止的塊讀取事務中，CRC 會在停止后復位，因此將僅包含設置了讀取位的目標器件地址和第一個數據字節。后續數據字節的 CRC僅根據數據字節來計算。

CRC 多項式為 x⁸ + x² + x + 1，初始值為 0。

當控制器檢測到無效 CRC 時，I²C 控制器將不確認 CRC，從而使 I²C 目標器件進入空閑狀態。

有關更多信息，請參閱 BQ77307 技術參考手冊。
