ZHCSPP4B June 2022 – February 2025 ADC12QJ1600-SP
PRODUCTION DATA
器件時鐘子系統的輸入包括兩個時鐘輸入(CLK± 和 SE_CLK)和一個同步信號 (SYSREF±)。通過將 PLL_EN 引腳設置為高電平,可以選擇使用內部鎖相環 (PLL) 和壓控振蕩器 (VCO) 從低頻基準生成 ADC 采樣時鐘。采樣時鐘 PLL 被稱為轉換器 PLL (C-PLL)。C-PLL 基準可提供給 CLK± 差分輸入或 SE_CLK 單端輸入。通過將 PLLREF_SE 引腳設置為高電平來選擇單端 C-PLL 基準輸入。為了獲得最佳性能,當 PLL_EN 和 PLLREF_SE 保持為低電平時,可以繞過內部 C-PLL,并直接向 CLK± 輸入提供采樣時鐘。請注意,如果 C-PLL 被禁用,則不能使用 SE_CLK。當啟用 PLL 時,可以通過 PLLREFO±LVDS 輸出將 C-PLL 基準時鐘發送至 FPGA 或 ASIC 或相鄰器件。通過 CLKCFG[1:0] 引腳或通過 SPI 啟用后,可以在 ORC 和 ORD 中輸出 PLLREFO 的兩個額外副本或分頻副本。如果 CMOS 控制引腳(PLL_EN、CLKCFG0 和 CLKCFG1)設置適當且 PD 保持為低電平,則 PLLREFO 以及 ORC 和 ORD 時鐘輸出在器件上電時可用。將 PD 切換為高電平以給器件斷電時,也會給時鐘輸出斷電。
此外,串行器/解串器塊包含一個稱為 S-PLL 的 PLL,該 PLL 從 ADC 采樣時鐘生成串行器/解串器輸出時鐘。S-PLL 生成的時鐘可進行分頻,并從 TRIGOUT±LVDS 輸出端輸出,然后發送到 FPGA 或 ASIC 給串行器/解串器接收器計時。由所選的時鐘輸入(CLK±或 SE_CLK)捕獲 SYSREF 信號。SYSREF 窗口化塊用于測量和優化 SYSREF 信號相對于所選時鐘輸入的設置和保持時序。SYSREF 窗口化放寬了外部信號的時序要求。圖 6-3 展示了時鐘子系統。

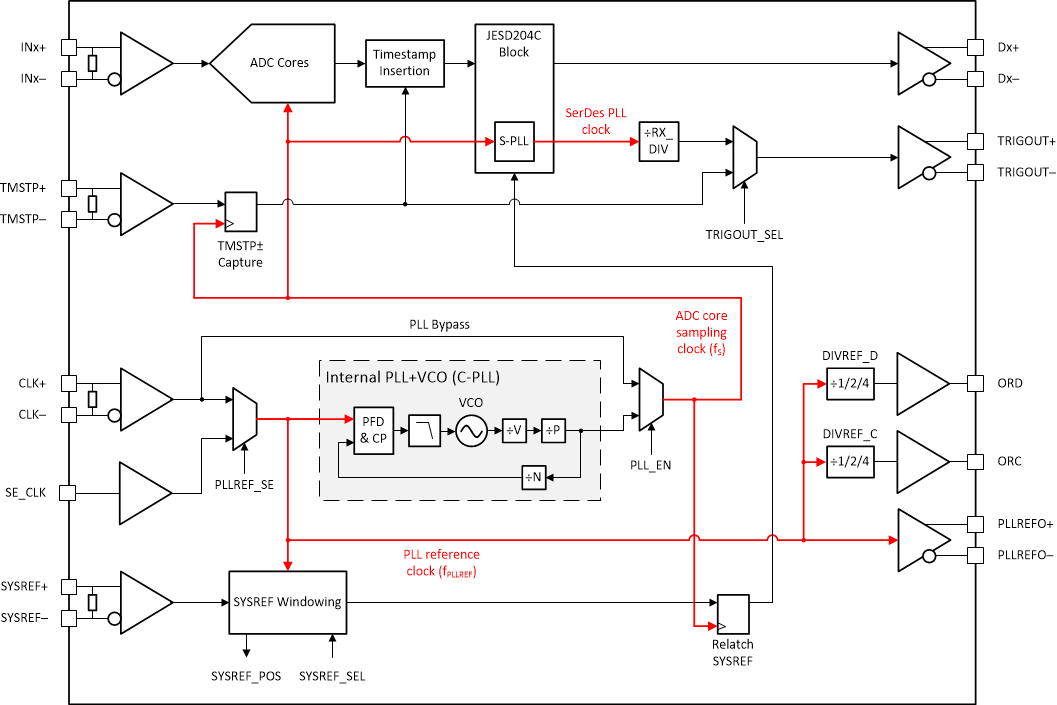

圖 6-3 時鐘子系統PLL 啟用時將 C-PLL 生成的時鐘或 PLL 禁用時將提供給 CLK± 的時鐘用作 ADC 內核的采樣時鐘,并且給數字處理和串行器 S-PLL 計時。無論啟用還是禁用 PLL,均使用低噪聲(低抖動)時鐘輸入,以保持 ADC 內的高信噪比 (SNR)。
