ZHCUAC8D May 2019 – July 2021 LM61440 , LM61440-Q1 , LM61460 , LM61460-Q1
1 LM61460-Q1 EVM 用戶指南
LM61460-Q1 評估模塊 (EVM) 旨在幫助客戶評估 LM61460-Q1 同步降壓轉換器的性能。該 EVM 實現了采用 14 引腳可濕性側面 Hotrod? 封裝的 LM61460-Q1，如表 1-1 所示。它能夠提供 5V 輸出電壓和高達 6A 的負載電流，效率和輸出精度卓越，而且解決方案尺寸非常小。該 EVM 提供多個電源連接器和測試點。它還提供了一個很好的布局示例（針對 EMI 和熱性能進行了優化）。
表 1-1 器件和封裝配置
| 轉換器 | IC | 封裝 |
|---|---|---|
| U1 | LM61460-Q1 | 14 引腳可濕性側面 Hotrod 封裝 4.0mm × 3.5mm × 1.0mm |

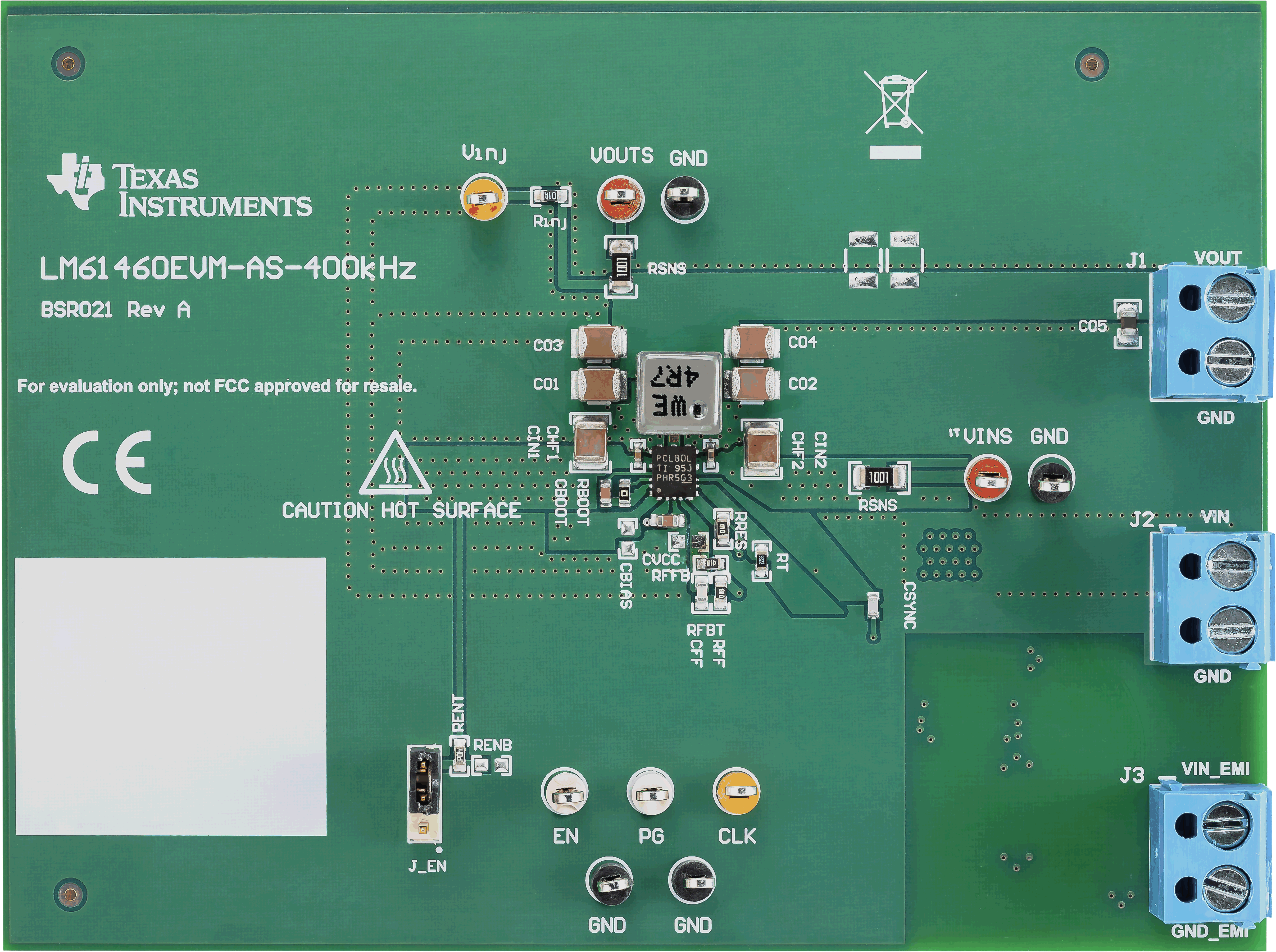

圖 1-1 LM61460EVM 正視圖
圖 1-2 LM61460EVM 角度視圖
