ZHCUAC8D May 2019 – July 2021 LM61440 , LM61440-Q1 , LM61460 , LM61460-Q1
6.2 電路板效率
本節(jié)提供了組裝 LMQ61460AAS（以提高自動模式效率）以及組裝 LMQ61460AFS（以提高 FPWM 模式效率）的電路板的效率圖。對于 2.1MHz 數(shù)據(jù)，必須從默認 BOM 更改輸出級。選擇的電感器 (L1) 為 XEL5030-102MEB。

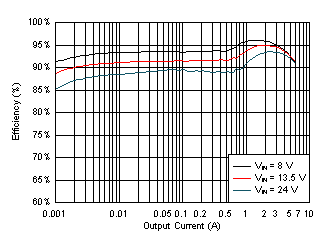

圖 6-8 FSW = 400kHz，5 VOUT，自動模式

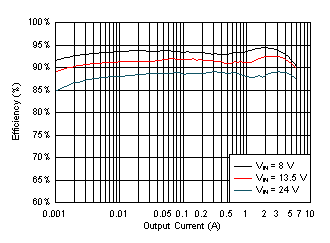

圖 6-10 FSW = 400kHz，3.3 VOUT，自動模式

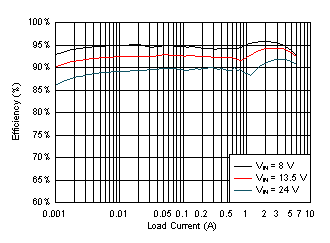

圖 6-12 FSW = 2.2MHz，5 VOUT，自動模式
圖 6-14 FSW = 2.2MHz，3.3 VOUT，自動模式

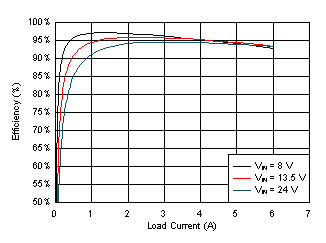

圖 6-9 FSW = 400kHz，5 VOUT，F(xiàn)PWM 模式

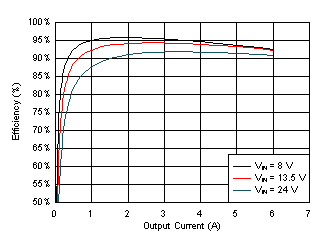

圖 6-11 FSW = 400kHz，3.3 VOUT，F(xiàn)PWM 模式圖 6-13 FSW = 2.2MHz，5 VOUT，F(xiàn)PWM 模式

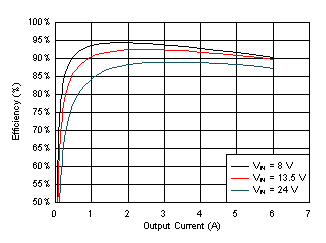

圖 6-15 FSW = 2.2MHz，3.3 VOUT，F(xiàn)PWM 模式
