5 電路板布局布線
圖 5-1 至圖 5-6 顯示了 LM61460-Q1 EVM 的電路板布局布線。EVM 提供電阻器、電容器和測試點來進行以下配置：
- 輸出電壓
- 精密使能引腳
- 設置頻率
- 外部時鐘同步
14 引腳 Hotrod 封裝提供了一種尺寸極小且噪聲極低的解決方案。PCB 采用 4 層式設計。頂部和底部有 2oz 的銅平面，中間層有 1oz 銅平面，通過連接至所有四個層的一系列散熱過孔進行散熱。
提供的測試點可方便連接電源和所需的負載，并監測關鍵信號。
圖 5-1 3D 頂視圖

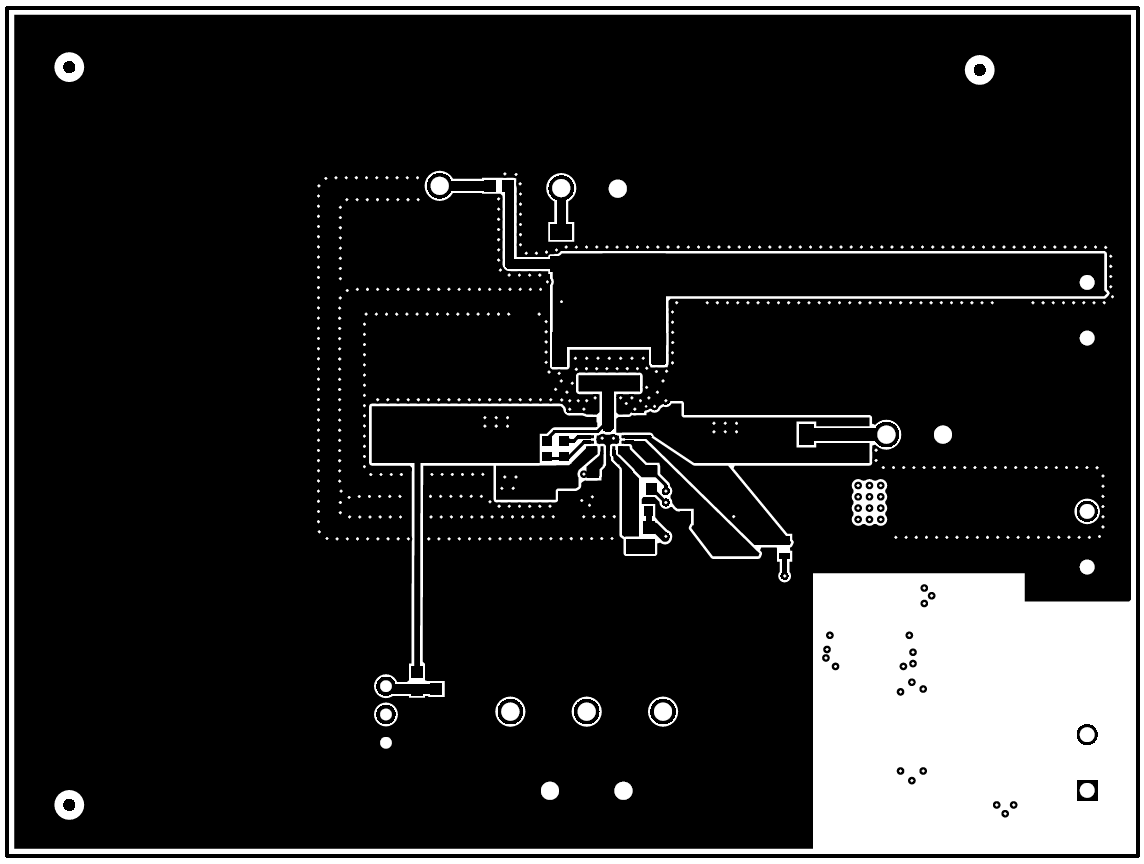

圖 5-3 信號層 1 - 接地平面

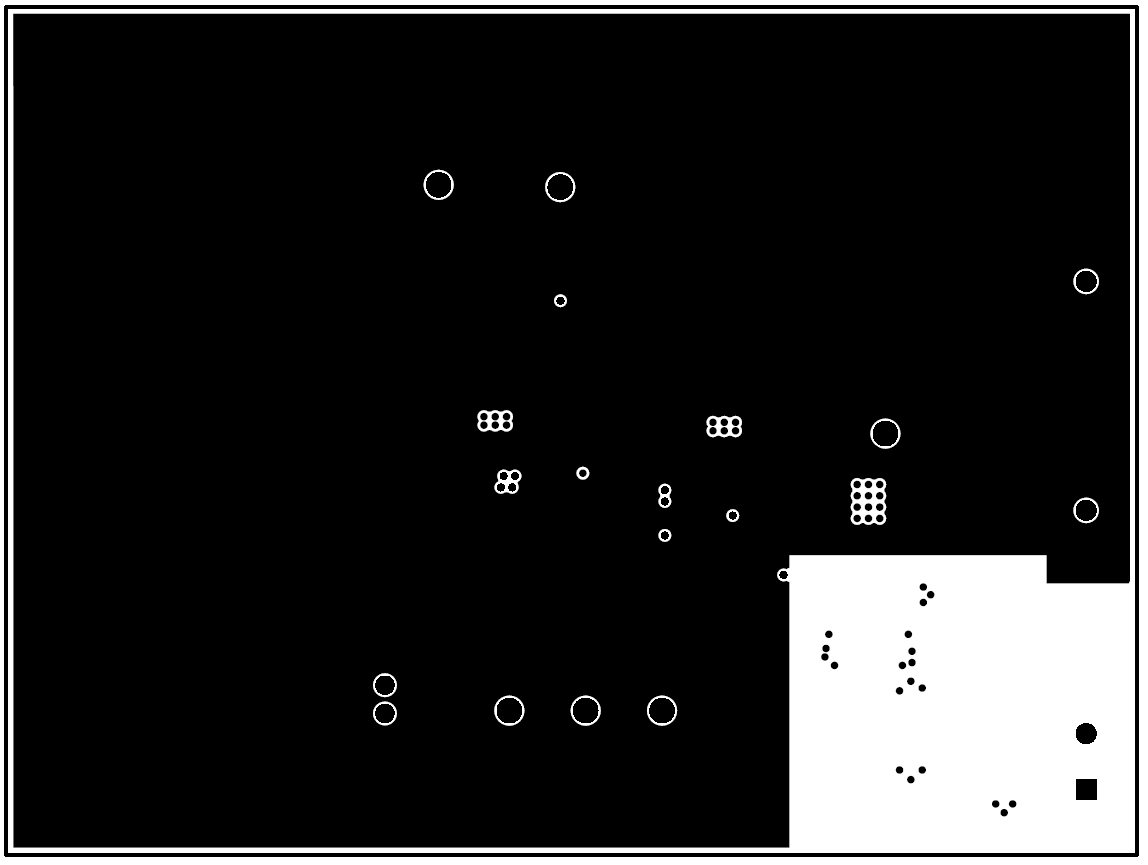

圖 5-5 底層

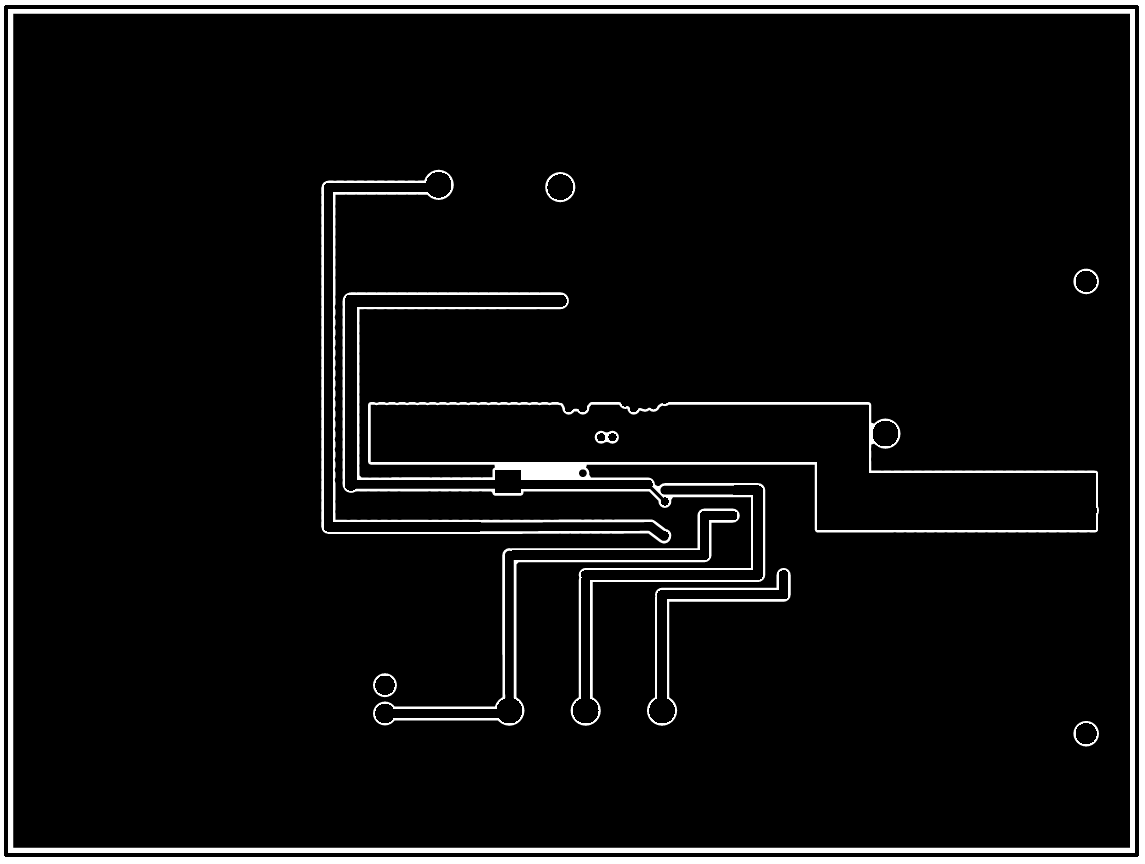

圖 5-2 頂層

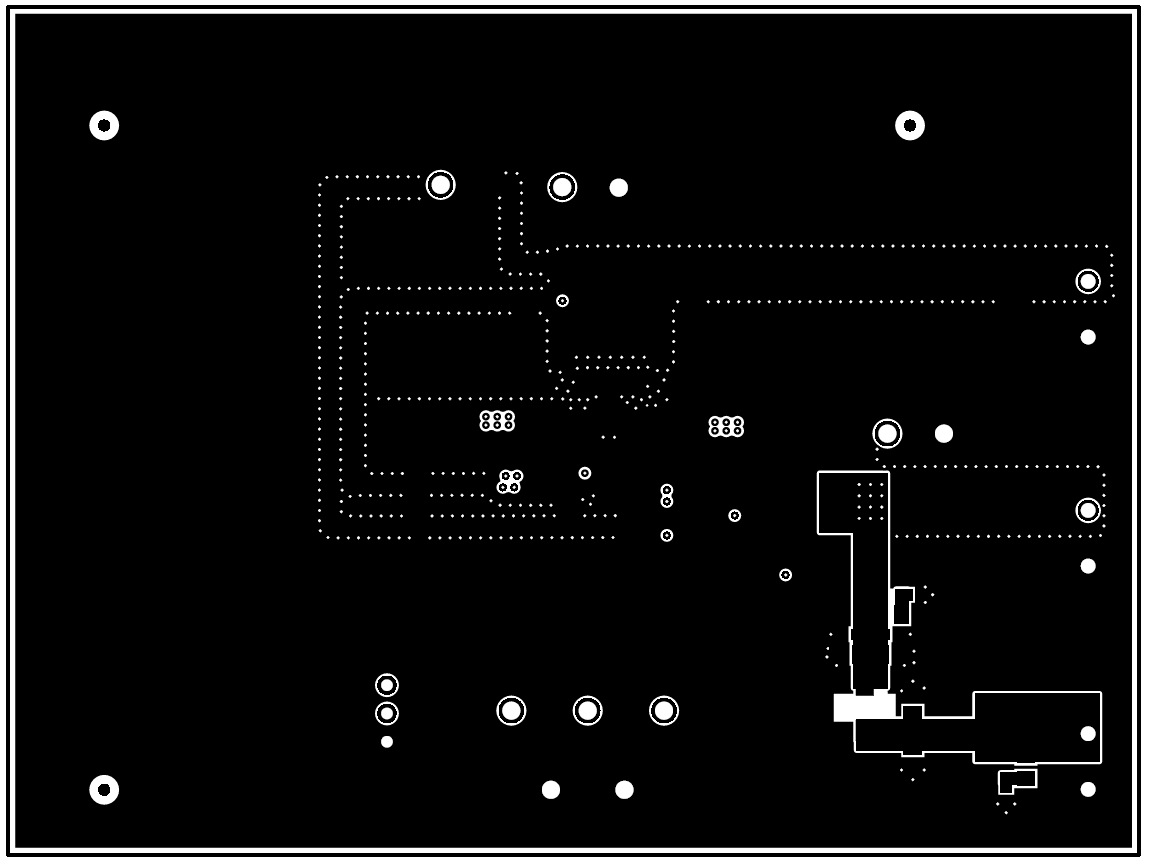

圖 5-4 信號層 2 - 布線

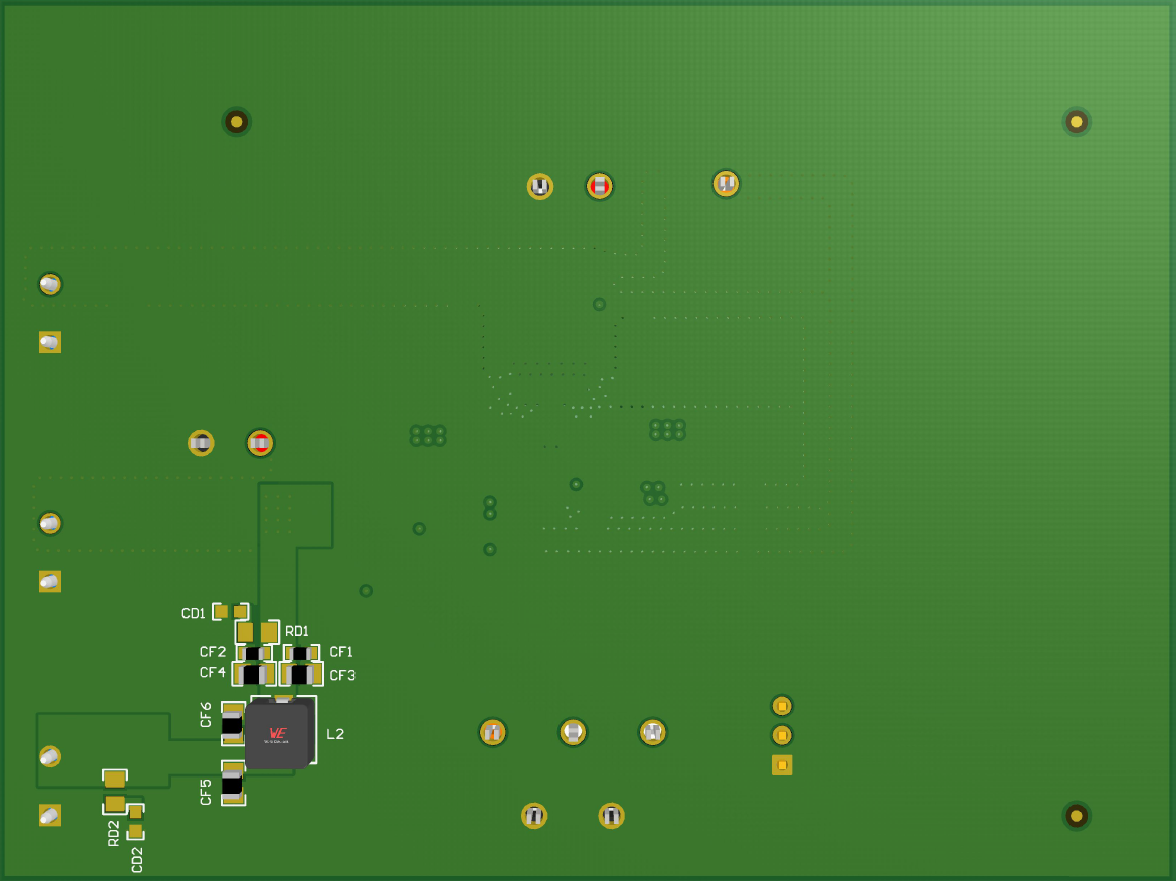

圖 5-6 3D 底視圖
