ZHCUAC8D May 2019 – July 2021 LM61440 , LM61440-Q1 , LM61460 , LM61460-Q1
2 快速入門
- 在 VIN 和 GND 連接器之間或 VIN_EMI 和 GND_EMI 之間連接電壓電源，以在輸入路徑中包含板載輸入濾波器。使用短而粗的線規更大限度地減小電感和 IR 壓降。請注意，已提供 VIN 和 VOUT 的檢測點。
- 用短而粗的電線連接 VOUT 與 GND 連接器之間的轉換器負載。
- 將電源電壓設置到 6V 與 36V 之間的適當電平。6V 最小值可確保提供足夠的余量，使 VOUT 在 6A 負載電流下等于 5V。將電源的電流限制設置為適當?shù)碾娖?，以提供所需的電流和保護。
- 打開電源。在默認配置下，EVM 啟動并提供 VOUT = 5V。
- 使用檢測點監測輸出電壓。LM61460-Q1 的最大負載電流必須為 6A。請注意，如果環境溫度較高，則可能需要降低最大輸出電流，尤其是在器件以較高頻率（例如 2.2MHz）運行時。
有關連接器位置，請參閱圖 2-1。

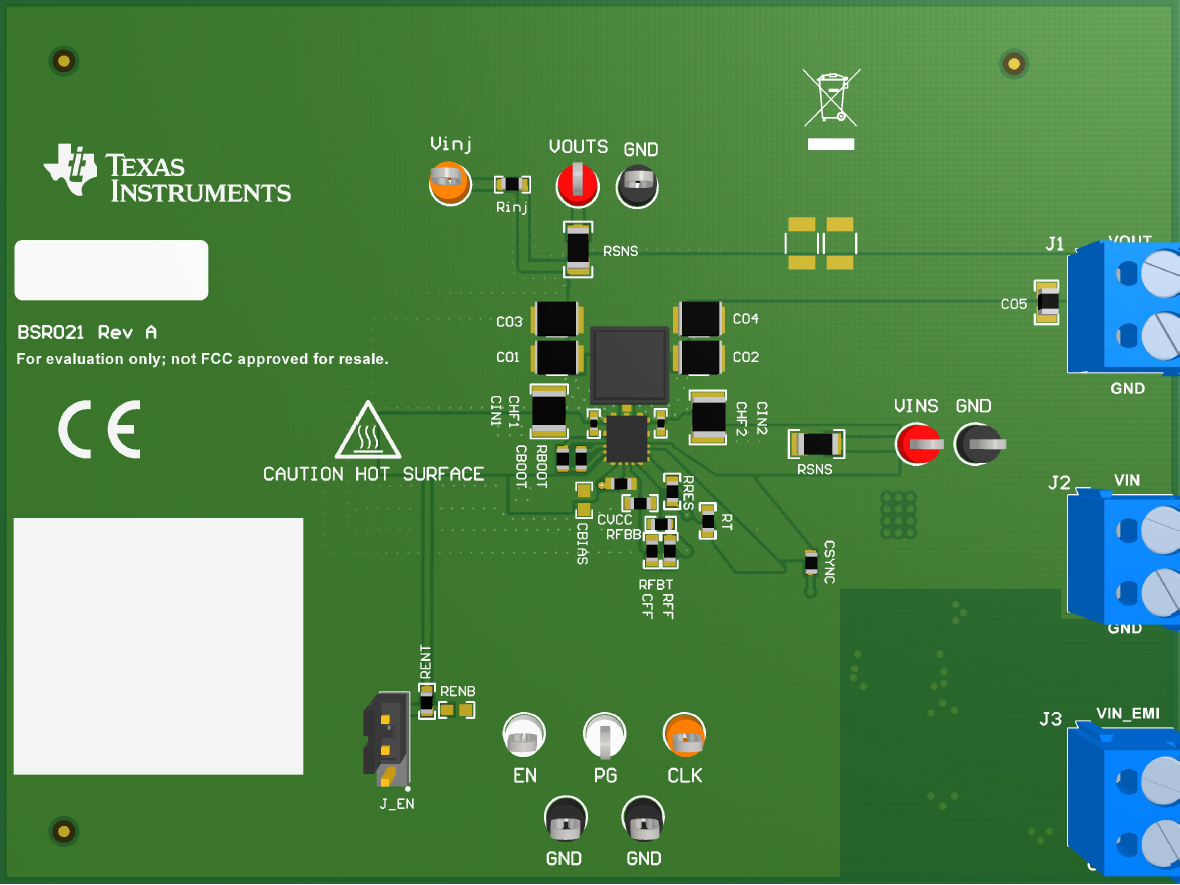

圖 2-1 LM61460-Q1 EVM 頂視圖
