ZHCUDB5B October 2019 – September 2025
4.1.5 RXADC 和 FBADC 評估
- 將信號發生器連接到 J3 (RXA)、J1 (RXB)、J4 (RXC) 或 J2 (RXD)，以在定義的 NCO + 10MHz 上提供 RXADC 輸入。將信號發生器連接到 J5 (FBAB) 或 J6 (FBCD)，以在定義的 NCO + 10MHz 處提供 FBADC 輸入。
- 突出顯示以下適用代碼部分，然后選擇 F7 運行。在節 3.2.1 的 Latte 窗口 6 中，選擇 CGui_CGui_Custom_Gui 以查看采集結果。
- 在采集窗口中，選擇有限樣本 采集類型。在復雜 選項卡中查看采集結果。
### RX/FB Tone In
AFE.selectCh(0,0,0) # select RX A, band 0
AFE.selectCh(0,0,1) # select RX A, band 1
AFE.selectCh(0,1,0) # select RX B, band 0
AFE.selectCh(0,1,1) # select RX B, band 1
AFE.selectCh(0,2,0) # select RX C, band 0
AFE.selectCh(0,2,1) # select RX C, band 1
AFE.selectCh(0,3,0) # select RX D, band 0
AFE.selectCh(0,3,1) # select RX D, band 1
AFE.selectCh(1,0) #select FBAB
AFE.selectCh(1,1) #select FBCD

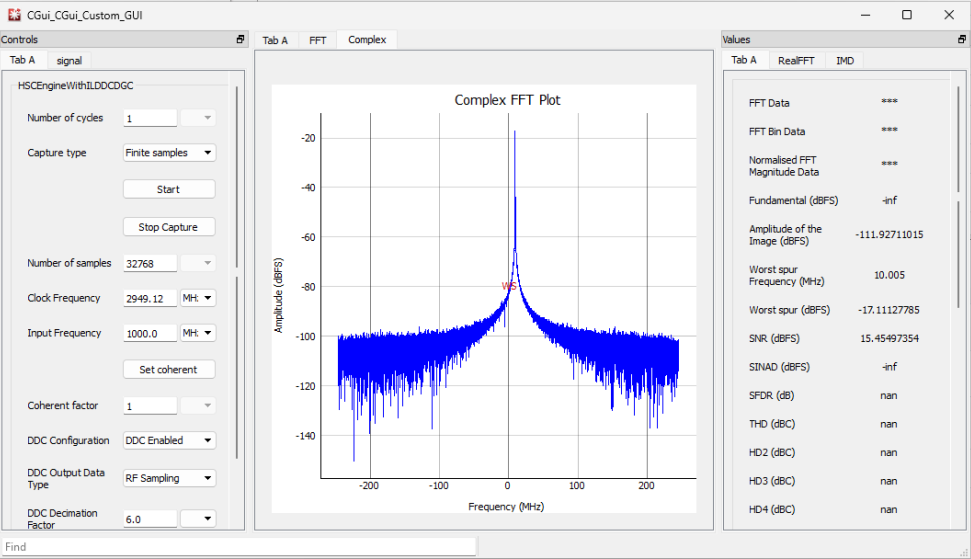

圖 4-5 3.5GHz NCO 時的典型 RXADC 10MHz 單頻性能
