4.1.4 TXDAC 評估
- 將信號分析儀連接到 J9 (TXA)、J7 (TXB)、J10 (TXC) 或 J8 (TXD) 以監(jiān)控 TXDAC 輸出。
- 突出顯示適用代碼部分，然后按 F7 運行。參閱圖 4-4 以了解典型的性能測量。
### TX Tone Out ## Send 10MHz Tone to TX AB amplA = -10 #band 0amp in dBfs freqA = 10 #band 0 freq in MHz amplB = -10 #band 1amp freqB = 10 #band 1 freq AFE.selectCH(2,0) AFE.FPGA.sendSingleTone(0,freqA,amplA,freqB,amplB) ## Send 10MHz Tone to TX CD amplA = -10 #band 0amp freqA = 10 #band 0 freq amplB = -10 #band 1amp freqB = 10 #band 1 freq AFE.selectCH(2,2) AFE.FPGA.sendSingleTone(0,freqA,amplA,freqB,amplB)

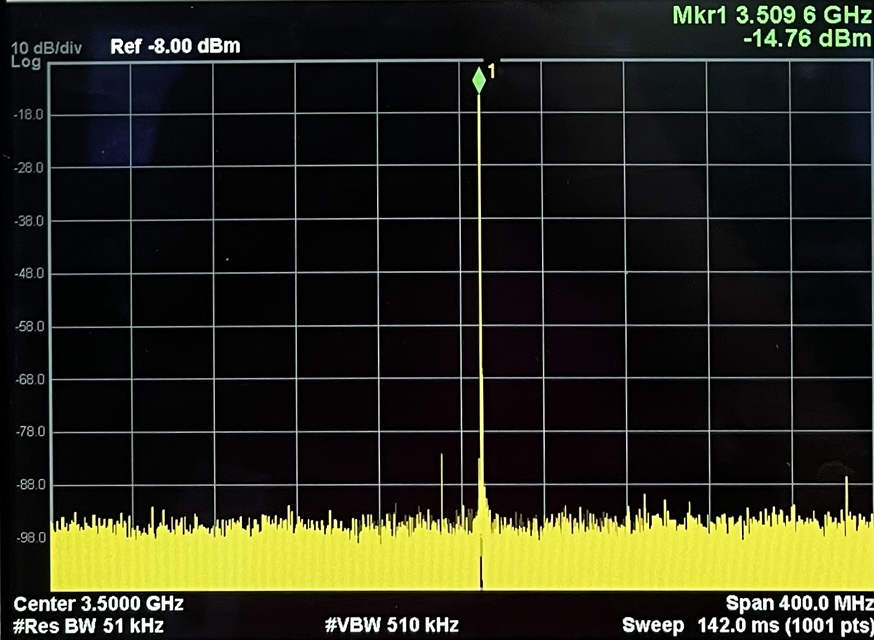

圖 4-4 在 3.5GHz NCO 且振幅為 –10dBFS 時的典型 TXDAC 10MHz 單頻性能
