ZHCUCR6 October 2024
8.4 使用 eZ-FET 對板載 MSP430FR2355 進行編程
MSP430FR2355 LaunchPad 上的 eZ-FET 調試探針使用 Spy-Bi-Wire JTAG 接口對 MCF8316DEVM 上的 MSP430FR2355 MCU 進行編程。有關包含板載 eZ-FET 調試探針的 MSP430 LaunchPad，請參閱 MSP430 LaunchPad 開發套件。
- 從 MSP430 LaunchPad 上移除 GND、3V3、SBWTDIO 和 SBWTCK 跳線。
- 將 GND、3V3、SBWTCK 和 SBWTDIO 信號 LaunchPad eZ-FET 側的頂部引腳連接到 MCF8316DEVM 的 J4 上的各自引腳，如表 8-1 和圖 8-3 所示。
- 將 Micro-USB 電纜連接到 MSP430 LaunchPad 和 PC。
- 點擊“Build Project”圖標或 CTRL+ B，確保成功構建工程。如有需要，從“Console”(控制臺)上接受任何更新。
- 點擊 Debug Project 以設置調試會話，然后按 Play 按鈕運行代碼。
- 停止調試會話，關閉 Code Composer Studio，斷開 Spy-by-Wire 跳線，并從 MSP430 LaunchPad 上拔下 Micro-USB 電纜。
表 8-1 對 MSP430FR2355 進行編程所需的 Spy-Bi-Wire 接口
MSP430 LaunchPad?（eZ-FET 調試探針側）(J101) | MCF8316DEVM 4 引腳 Spi-Bi-Wire 接頭 (J4) |
|---|---|
GND | GND |
3V3 | 3.3V |
SBWTDIO | SBWTDIO |
SBWTCK | SBWTCK |

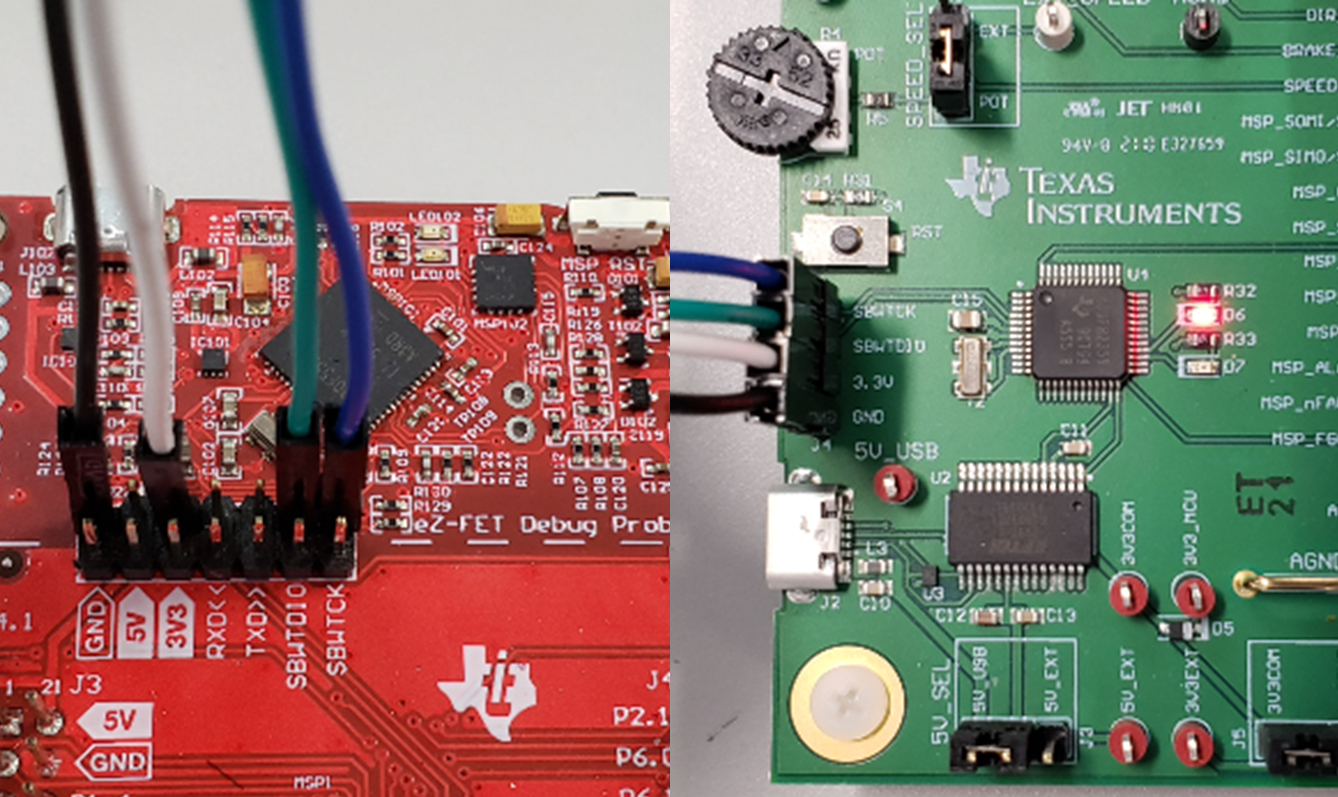

圖 8-3 MSP430 LaunchPad eZ-FET 調試探針連接到 MSP430FR2355
