4 連接詳細信息
圖 4-1 顯示了與 MCF8316DEVM 的連接，用于旋轉三相無傳感器無刷直流電機。
4.5V 至 35V 電源或電池連接到連接器 J7 上的 VBAT 或 VM 和 PGND 端子。在 VBAT 和 PGND 端子上實現了反極性保護和 π 型濾波器。若要繞過反極性保護和 π 型濾波器，請將電源連接到電路板上的 VM 端子或 VM 測試點和 PGND。
BLDC 電機的三相直接連接到螺釘端子連接器 J8 的 A、B 和 C 端子。
圖 4-1 從電機到 MCF8316DEVM 的連接圖 4-2 展示了 MCF8316DEVM 為實現評估模塊和 GUI 之間的通信而插入 Micro-USB 電纜的位置。USB 數據和 USB 的 5V 電源轉換為 UART 數據和 3.3V 電源，以為 MSP430FR2355 微控制器供電。USB 電源在 5V 電壓下電流被限制在 500mA，F(xiàn)TDI 芯片在 3.3V 電壓下電流被限制在 30mA。如果用戶希望為這些電源軌提供更多電流，可以使用 5V_SEL 跳線 J3 和 3V3_SEL 跳線 J5 連接外部電源軌。

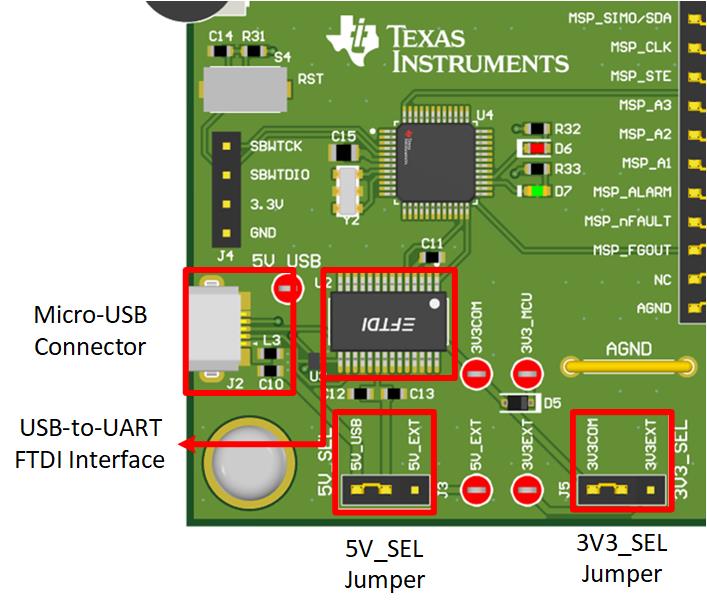

圖 4-2 MCF8316DEVM 的 Micro-USB 連接器和 UART
