6.3 使用輸入頁面
“Input”頁面提供器件所有輸入、APLL 頻率和 DPLL 頻率的概覽視圖。
當運行“Start”頁面第 7 步中的腳本來計算 DPLL 分頻器和環路濾波器時，此頁面會顯示用于設置 DPLL 頻率的 DPLL 分頻器值。此示例顯示 DPLL 頻率正是所需的確切頻率。
每個 DPLL 支持兩組 DPLL 分頻器，可供選擇。此時，該工具僅計算“FB Config 1”的分頻器。要使用兩個不同的反饋分頻器，需要完成以下程序。
- Div #1 的設置可復制到 Div #2，并且通過 DPLL Div Select 控件選擇進行使用。
- 要求 Div #2 設置的基準需要設置為“FB Config 2”。
- 用戶可以運行第二次計算（在“Start”頁面第 7 步，重新執行 DPLL 運行腳本），此時將使用“FB Config 1”的新值重新填充 Div #1 設置。
- Div #2 設置與第 1 步中最初復制的設置保持相同。
使用兩個反饋分頻器時，TDC 速率不必完全相同，只要兩個 DPLL 反饋配置的 TDC 速率差在 ±5% 以內即可。

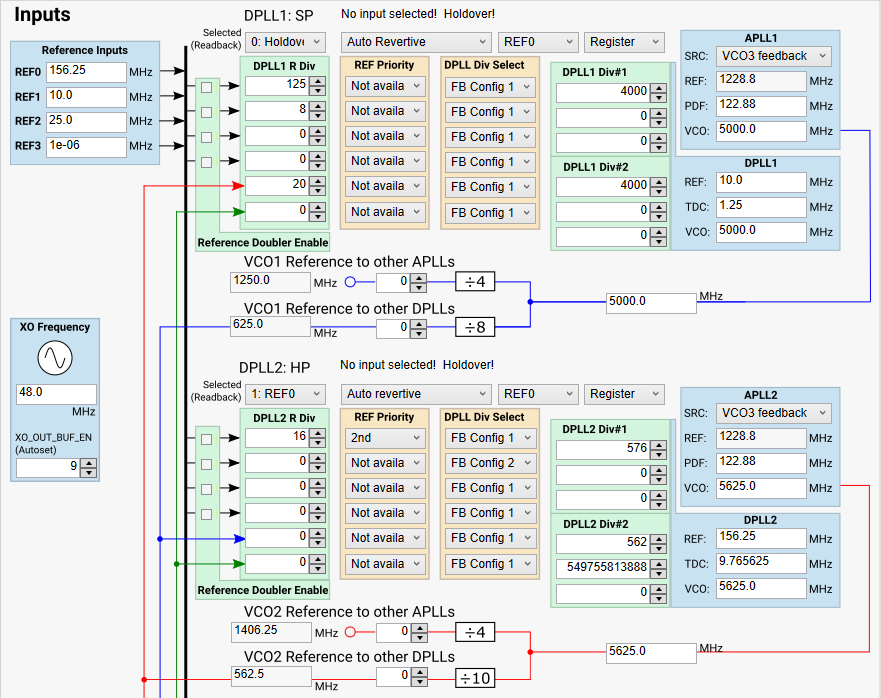

圖 6-9 APLL 或 DPLL 頻率選擇

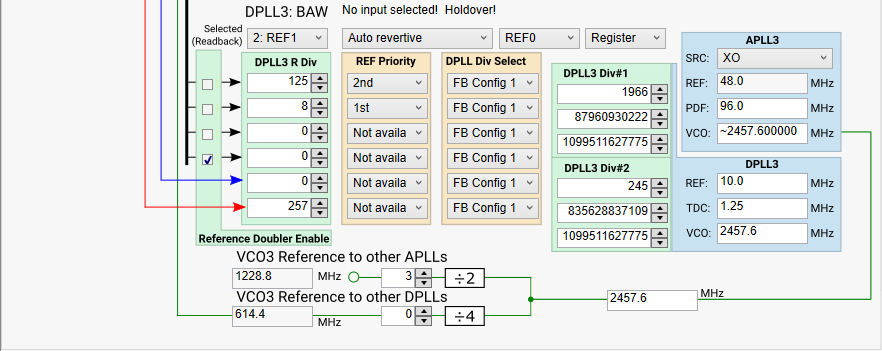

圖 6-10 PLL3 輸入
