2 EVM 快速入門
表 2-1 介紹了 EVM 通過為 VIN4 提供的 12V 單電源為器件供電時的默認跳線位置。在有關跳線的位置信息中，“相反位號”表示跳線位于絲印位號對面。
表 2-1 默認跳線和 DIP 開關設置
| 類別 | 基準 位號 |
位置 | 說明 |
|---|---|---|---|
|
電源 |
JP1 |
1-2（位號對面） |
LMK5C33414A VDD = 3.3V，來自 PCB 頂部的 U500 提供的直流/直流。 |
|
JP2 |
1-2（位號對面） |
LMK5C33414A VDDO = 3.3V，來自 PCB 頂部的 U500 提供的直流/直流。 |
|
|
JP4 |
1-2（位號對面） |
XO VCC = 3.3V，來自 PCB 頂部的 U500 提供的直流/直流。 |
|
|
通信 |
JP5 |
1-2、3-4 |
將 I2C 從板載 USB2ANY 連接到 LMK5C33414A |
|
LMK5C33414A 控制引腳 |
S3 |
S3[1:2] = OFF |
SCS_ADD = 沒有上拉或下拉。 |
|
S1、S2、S4 |
Sx[1,2] = OFF Sx[3,4] = ON |
在 GPIO0、GPIO1 和 GPIO2 上啟用 3.9kΩ 下拉 |
要開始使用 LMK5C33414A，請按照以下步驟操作。
硬件設置
- 驗證圖 1-1 中顯示的 EVM 默認跳線和 DIP 開關設置。
- 將 12V 外部直流電源（1A 限值）連接到：
- 接頭 J500 上的 VIN4 和 GND 端子（引腳 4 和 5，請參閱圖 3-2。）
- 連接基準時鐘：
- 156.25MHz 基準時鐘連接至 IN0_P 和/或，
- 10MHz 基準時鐘連接至 IN1_P/N 和/或，
- 25MHz 基準時鐘連接至 IN2_P/N 和/或，
- 1PPS 基準時鐘連接至 IN3_P/N。
- 將 USB 電纜連接至 J41 上的 USB 端口。
軟件設置
- 如果尚未安裝，請從 TI 網站安裝 TICS Pro 軟件：TICS Pro 軟件
- 如果尚未安裝 MATLAB R2015b (9.0)* 64 位運行時，請從 MathWorks 網站下載并安裝該軟件。雖然可自愿選擇是否對默認配置文件設置進行編程和評估，但對于需要修改 DPLL 環路濾波器設置的任何應用來說，Matlab 運行時必不可少。請參閱 Matlab Runtime。
- 啟動 TICS Pro 軟件。
- 選擇 LMK5C33414A 配置文件，具體路徑為 Select Device → Network Synchronizer Clock (Digital PLLs) → LMK5C33414A。
- 通過以下步驟確認與電路板的通信：
- 點擊菜單欄中的 USB communications。
- 點擊 Interface 以啟動 Communication Setup 彈出窗口。
- 檢查 Communication Setup 彈出窗口中的以下字段：
- 確保選擇 USB2ANY 作為接口。
- 如果有多個 USB2ANY，請選擇所需的接口。如果 USB2ANY 當前正在另一個 TICS Pro 中使用，用戶必須將接口設置更改為 DemoMode，釋放該接口。
- 點擊 Identify 以觸發下圖所示的 LED。LED 閃爍表示確認已與電路板連接。請注意，已連接到 PC 但未通過 TICS Pro 實例連接的 USB2ANY 器件，會持續以 1 秒亮、1 秒滅的慢速閃爍。點擊 Identify 按鈕后，LED 會以約 0.5 秒亮、0.5 秒滅的頻率快速閃爍約 5 秒鐘。
圖 2-1 USB LED
對 LMK5C33414A 進行編程
- 切換開關 S5 (PDN/RESET)。
- 對所有寄存器進行編程：
- 按工具欄中的 Write All Regs 按鈕。
- 選擇菜單欄中的 USB Communications，然后選擇 Write All Registers，或者按 Ctrl + L。
- 檢查電流消耗情況。
- 檢查 LMK5C33414A 狀態，如圖 2-2 中所示。
- 轉至 GUI 的 Status 頁面。
- 點擊 Read Status Bits。
- 確保清除鎖存位。要清除鎖存位：
- 按 Clear Latched Bits 按鈕。
- 選擇 Read Status Bits。
- 等待更改確認。DPLL 狀態位可能需要一段時間來反映鎖定。

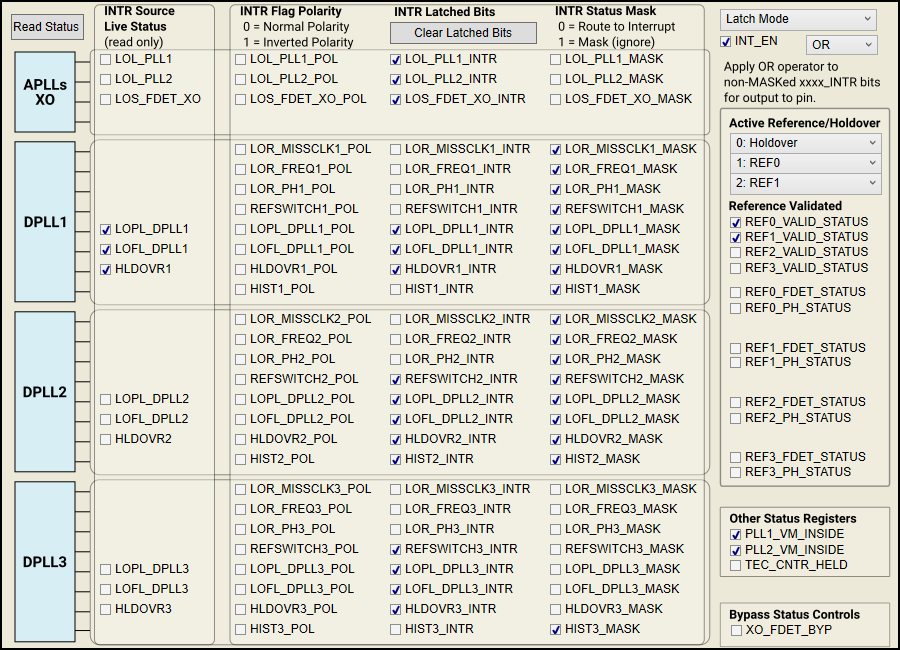

圖 2-2 讀取狀態位測量
現在可以對時鐘輸出進行測量。
