ZHCUCI3A November 2024 – May 2025
4.2.5.2 類別 3 同步
用于類別 3 同步的 SYNC 脈沖需要相對于輸入基準時鐘的特定建立和保持時間。此要求旨在驗證所有器件是否使用相同的輸入時鐘邊沿來啟動同步。必須設置 MASH_RST_COUNT，以便提供足夠的時間來完成同步。

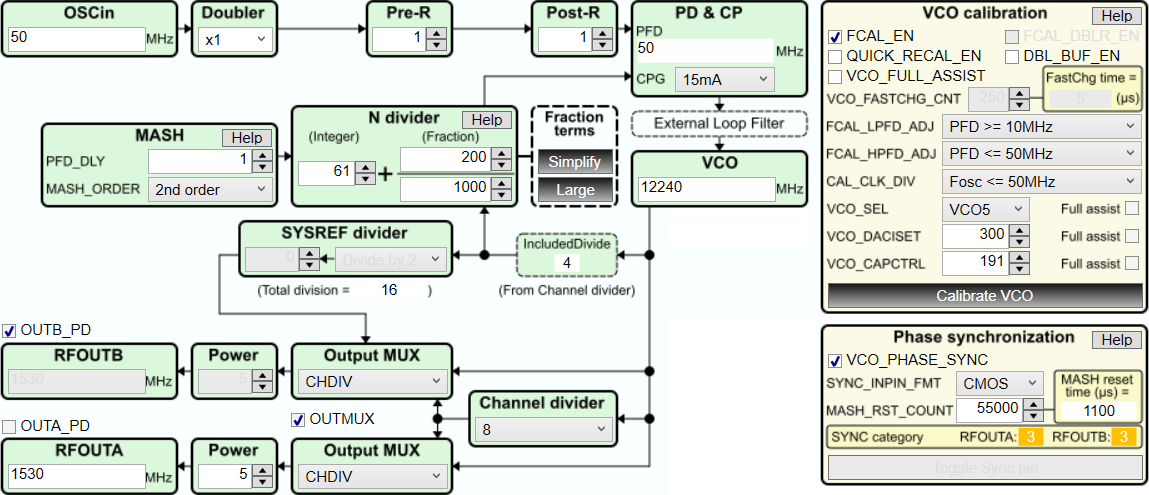

圖 4-35 類別 3 同步配置如果將非時間關鍵型 SYNC 脈沖用于類別 3 同步，或在 VCO 校準后使用非時間關鍵型 SYNC 脈沖，器件之間的相位將不相同。
圖 4-36 非同步示例 1

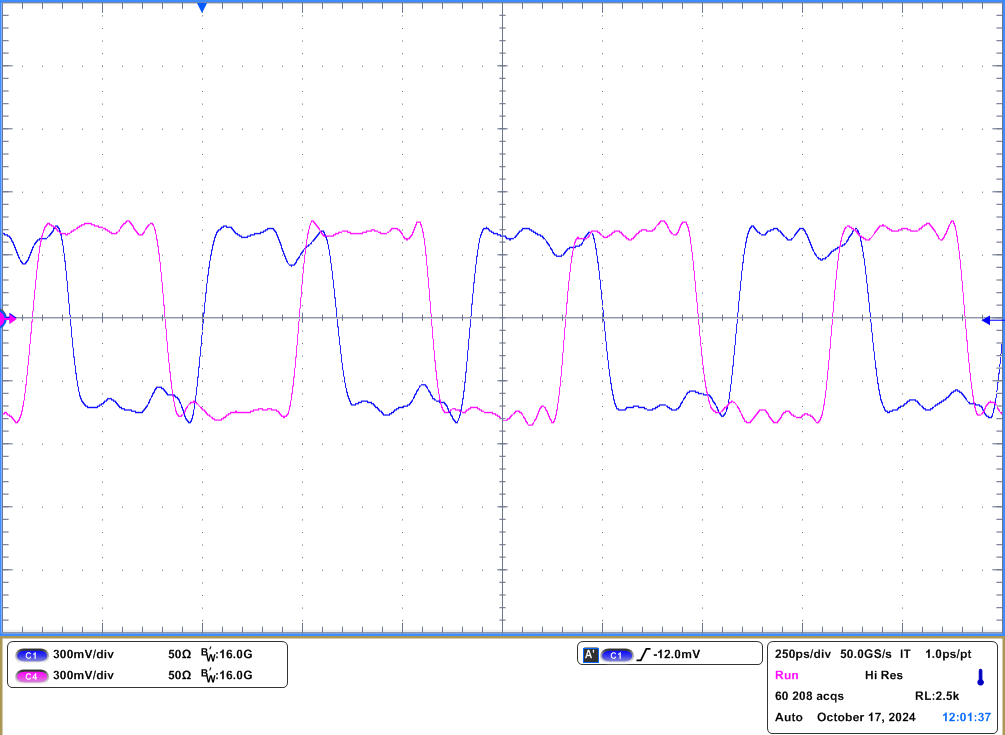

圖 4-37 非同步示例 2對于時間關鍵型 SYNC 脈沖，輸出相位對齊。請注意，每個器件的輸出相位不能完全相同，但差異在同步后保持不變。

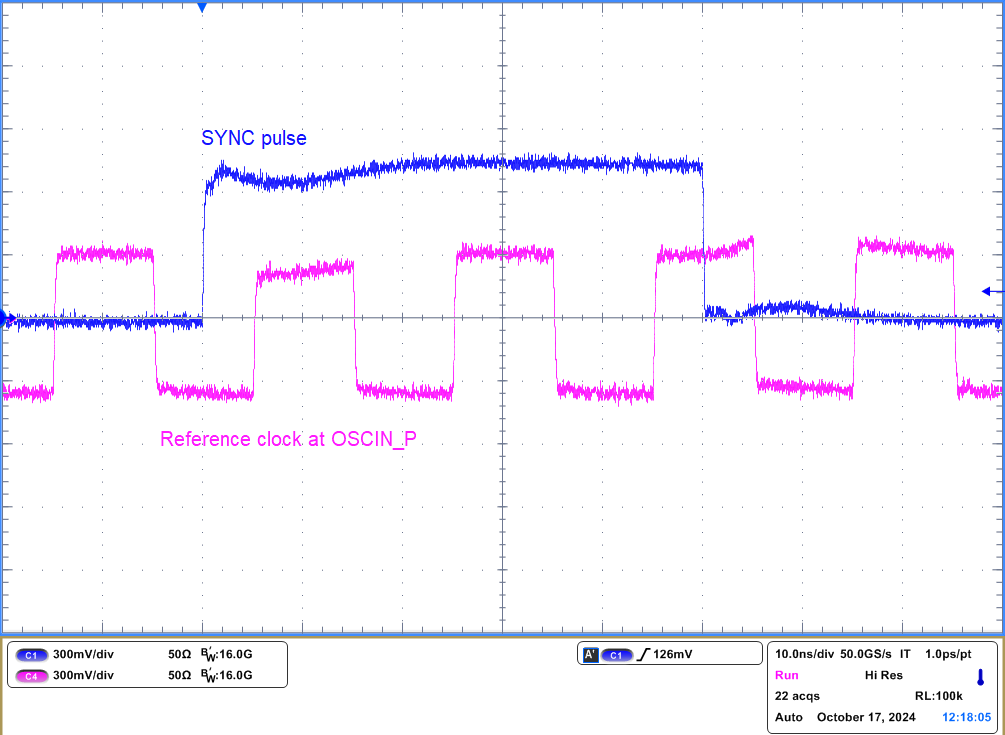

圖 4-38 時間關鍵型 SYNC 脈沖
圖 4-39 類別 3 同步
