ZHCUCI3A November 2024 – May 2025
4.2.1 RF 輸出
使用 EVM 默認模式配置時，VCO 頻率為 12GHz、RFoutA 輸出為 6GHz。

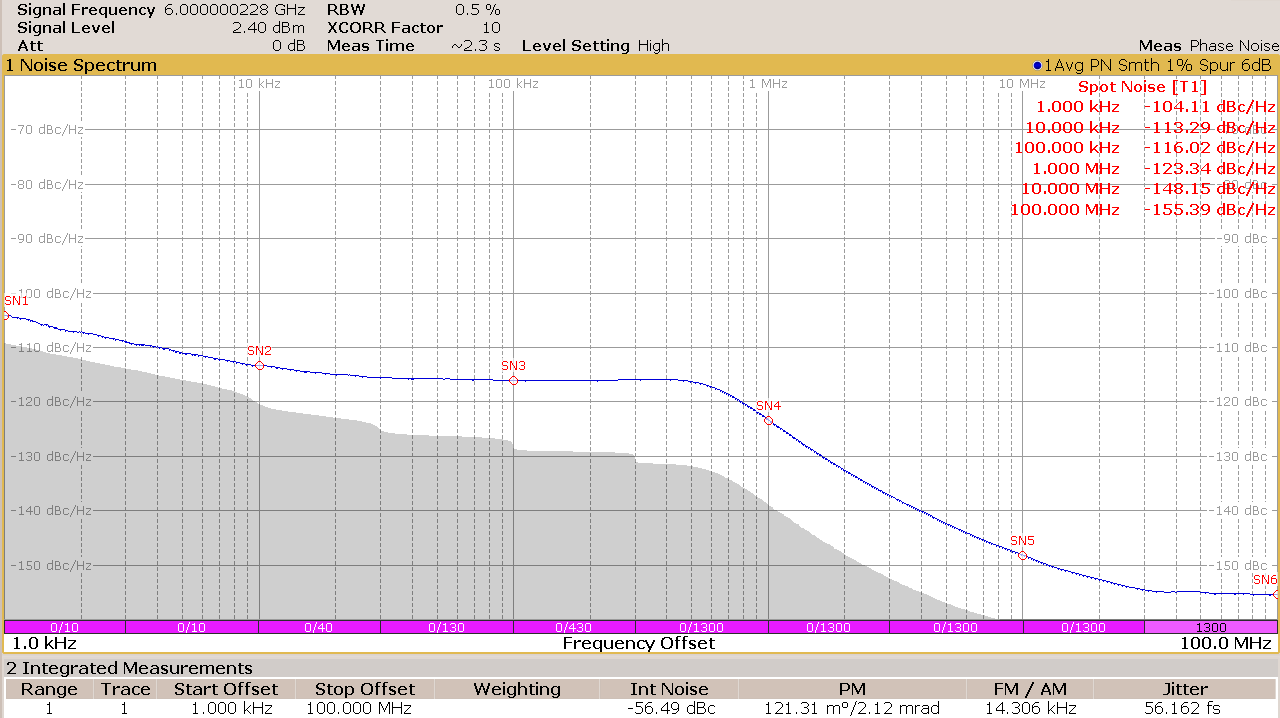

圖 4-3 分頻輸出點擊 Output MUX 并選擇 VCO，RFoutA 輸出變成 12GHz。

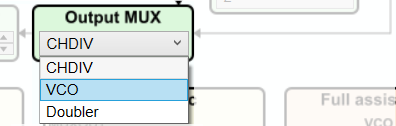

圖 4-4 輸出多路復用器選項

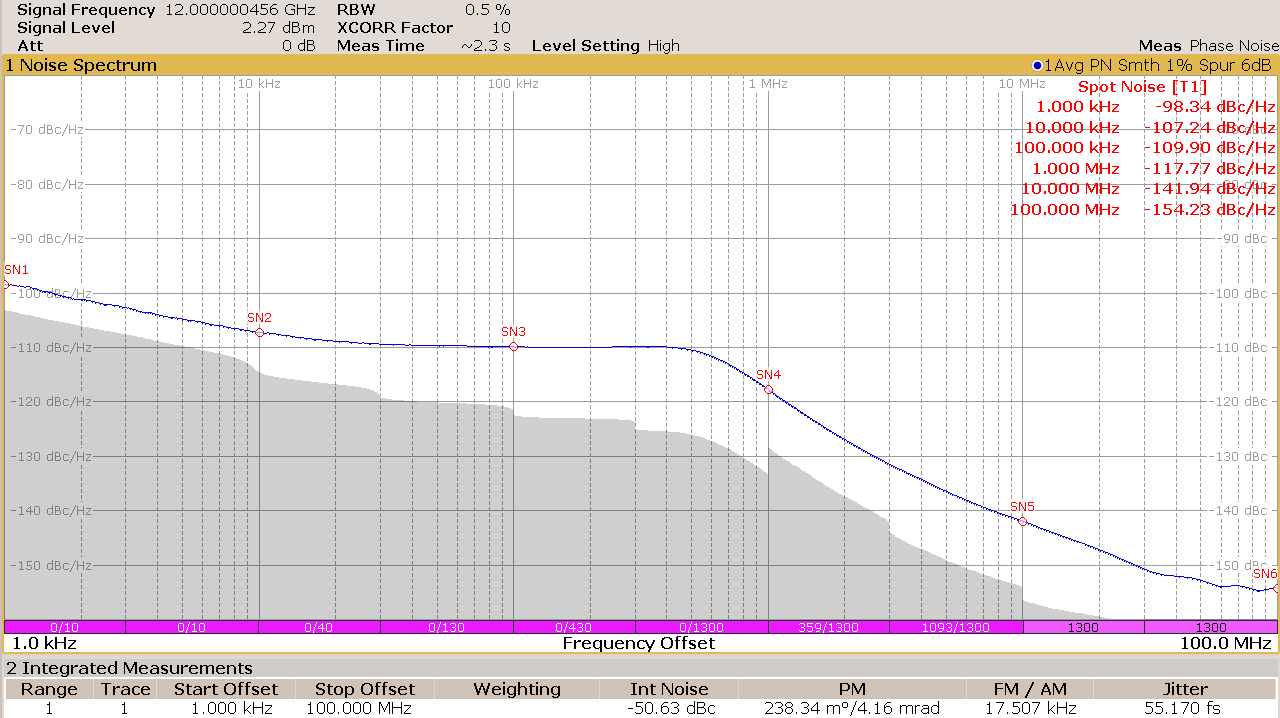

圖 4-5 直接 VCO 輸出要獲取 VCO 倍頻器輸出，請點擊 Output MUX 并選擇 Doubler。需要使用 VCO 倍頻器校準來配置內部跟蹤濾波器，以便在抑制次諧波時 2 倍信號通過。要完成倍頻器校準，請?jiān)O(shè)置 FCAL_DBLR_EN = 1 并點擊一次 Calibrate VCO 按鈕（這會對 R0 進行編程）。
圖 4-6 VCO 倍頻器校準
圖 4-7 VCO 倍頻器輸出次諧波抑制在 24GHz 輸出時約為 ?52dBc，在 15GHz 輸出時約為 ?42dBc。

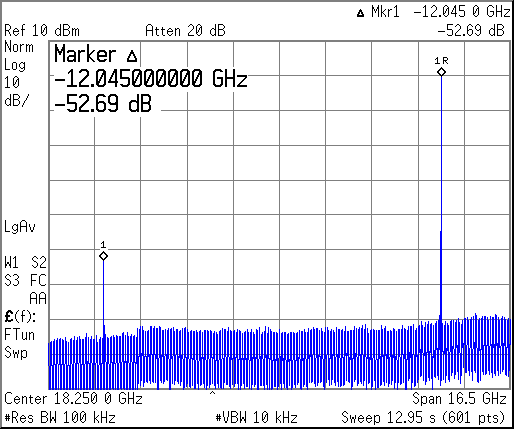

圖 4-8 24GHz 輸出

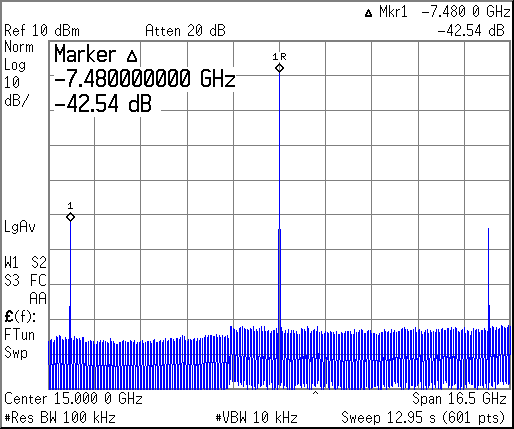

圖 4-9 15GHz 輸出如果不使用 RFOUTA 或 RFOUTB，則可以通過設置 OUTx_PD = 1 來關斷輸出驅動器。未使用的輸出引腳可以懸空或交流分流至地。也可以在不關斷驅動器的情況下將輸出靜音。輸出靜音由 MUTEA 和 MUTEB 引腳控制或使用 SPI 編程進行配置。

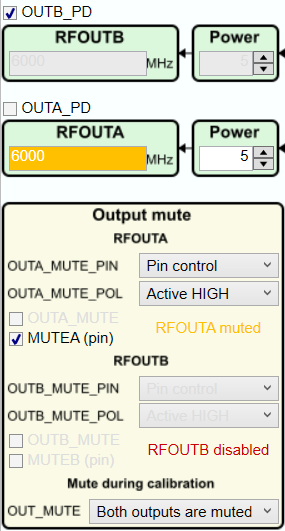

圖 4-10 輸出靜音控制使用硬件引腳進行靜音控制的響應速度非?？?，典型值為 10ns。

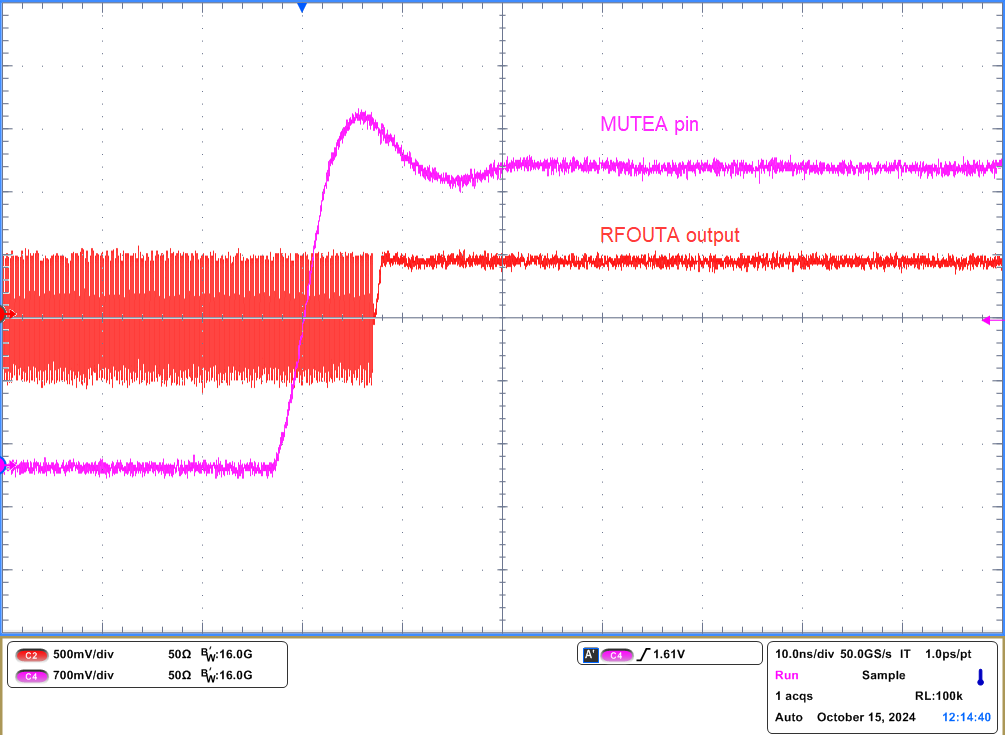

圖 4-11 引腳控制靜音響應時間
圖 4-12 引腳控制取消靜音響應時間
