2.4 連接詳細信息

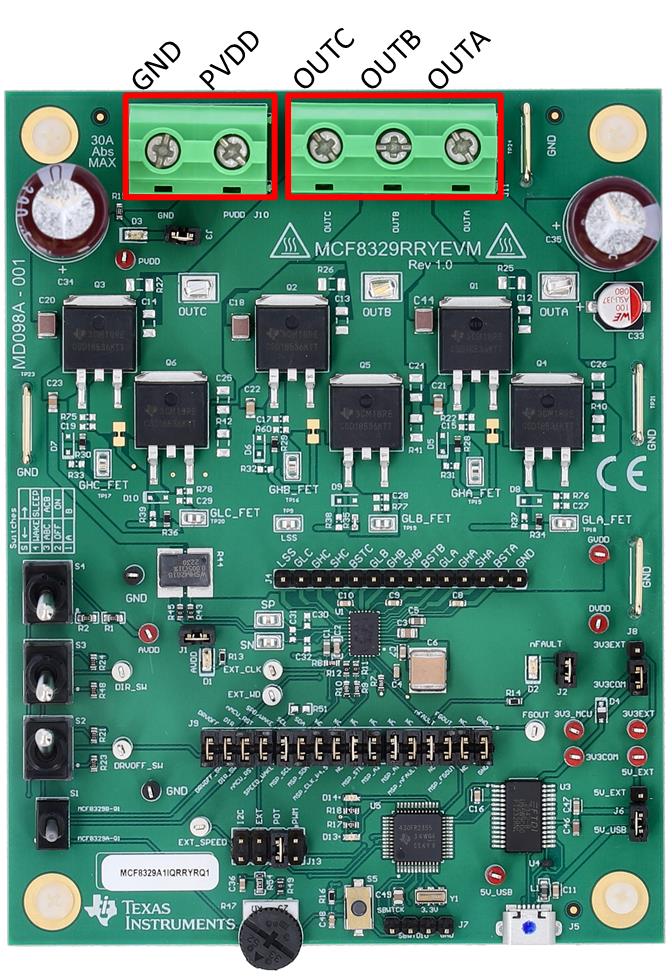

圖 2-3 展示了 MCF8329RRYEVM 必須進行的特定連接以使三相無傳感器無刷直流電機旋轉。
將 4.5V 至 60V 電源連接到連接器 J10 上的 PVDD 和 GND 端子。
將 BLDC 電機的三個相位連接到螺釘端子連接器 J11 的 A、B 和 C 端子，或連接到 OUTA、OUTB 和 OUTC 測試點。

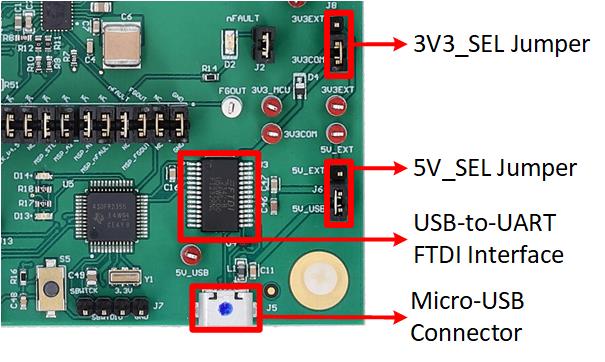

圖 2-3 從電機到 MCF8329RRYEVM 的連接圖 2-4 顯示了 Micro-USB 電纜插入 MCF8329RRYEVM 中以提供評估模塊和 GUI 之間的通信。USB 數據和 USB 的 5V 電源由 FTDI 芯片轉換為 UART 數據和 3.3V 電源，用于為 MSP430FR2355 微控制器供電。USB 電源在 5V 電壓下電流被限制在 500mA，F(xiàn)TDI 芯片在 3.3V 電壓下電流被限制在 30mA。要為這些電源軌提供更多電流，請將 5V_SEL 跳線 J3 設置為 5V_EXT，將 3V3_SEL 跳線 J5 設置為 3V3EXT，并將外部電源連接至 5V_EXT 和 3V3EXT 測試點。
圖 2-4 Micro-USB 連接器和 USB 轉 UART 接口
