ZHCUCH0A October 2024 – July 2025
2.5 MSP430FR2355 微控制器
MCF8329RRYEVM 包括 MSP430FR2355 低功耗 MCU（如圖 2-5 所示），以便通過 I2C 與 MCF8329 IC 通信。
要對 MSP430FR2355 進行編程，必須將外部 MSP430 FET 編程器連接到 Spy-Bi-Wire (SBW) 接口連接器 J7。許多 MSP430 LaunchPad? 提供板載 eZ-FET 調試探針，可通過跳線連接到 MCF8329RRYEVM，從而將固件刷入板載 MSP430FR2355 微控制器中。
可以隨時使用復位 (RST) 按鈕重啟 MCU 程序。兩個低電平有效 LED（D13 和 D14）也可用于調試目的。
32 引腳分流跳線橋 J9 連接微控制器和 MCF8329 IC 之間的所有信號?？梢愿鶕?jù)需要插入或移除這些跳線，將微控制器與柵極驅動器隔離。這可用于微控制器信號調試或將 MCF8329RRYEVM 作為帶有外部微控制器的獨立柵極驅動器使用。

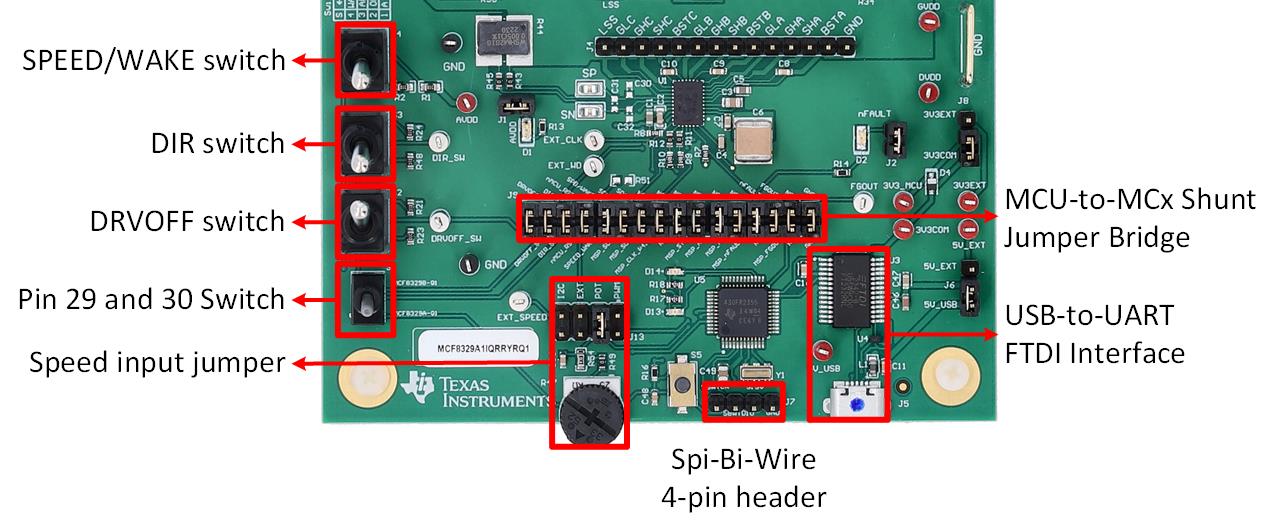

圖 2-5 MCF3829RRYEVM 上的 MSP430FR2355 MCU
