2.4 硬件設置
EVM 硬件經過專門設計和配置，可簡化設置并開始啟動電機。EVM 在接頭的適當位置帶有跳線。圖 3-1 展示了跳線（也稱為分流器）的位置。
注： 在使用 EVM 之前，請檢查分流器位置是否與圖 3-1 中所示的位置匹配。
在將 EVM 連接至 GUI 軟件之前，請按照以下步驟操作：
- 如果將 GUI 與 EVM 控制器一起使用，請確保所有跳線都安裝在 J1 和 J2 上。如果用戶未使用 GUI 和 TI 固件，則可以移除 J2 上的所有跳線，最底部的跳線 DVDD 除外。如果 DVDD 電壓由外部而不是板載 MCU 提供，用戶可以移除 DVDD 跳線。
- 如果使用 EC 驅動器，則確保將 J23 設置到所需位置。
- 將 micro-USB 電纜連接至 XDS110部分中的 micro-USB 插座。LED2 亮起。
- 通過 VBAT 連接器提供 VBAT 電壓。
- 現已完成設置。有關設置圖像，請參閱圖 3-5。

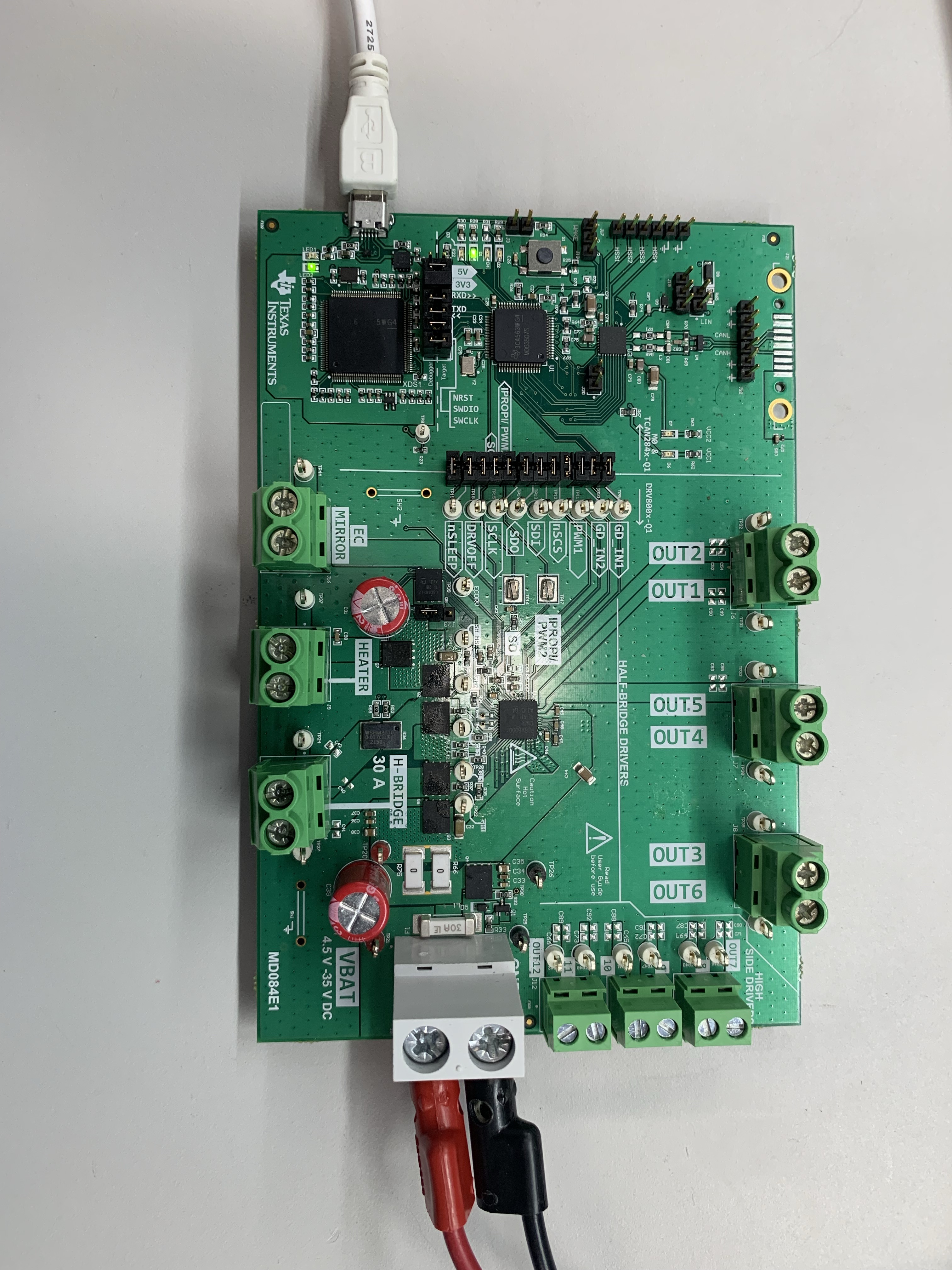

圖 2-5 硬件設置
