ZHCUC31 May 2024
3.2 將 EVM 連接到 GUI
EVM 硬件設置和 GUI 安裝已完成，現在可以將 EVM 連接到 GUI。以下步驟概述了如何將 EVM 連接到 GUI：
- 在 EVM 連接到 PC 的情況下，打開 GUI。圖 4-2 展示了主頁。

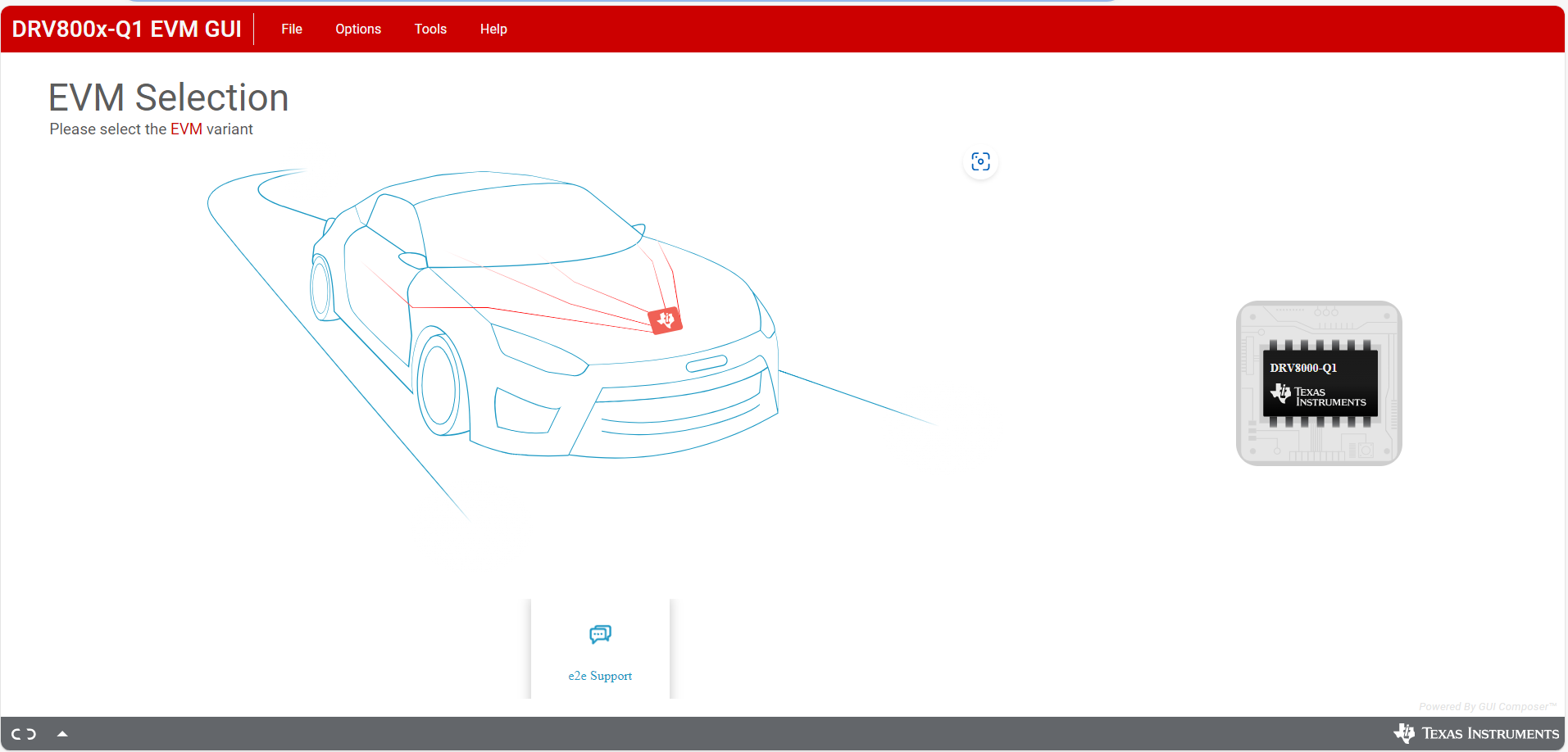

圖 3-2 GUI 登錄頁面
- 依次點擊 File -> Program Device，使用最新軟件對 EVM 進行編程。（請參閱圖 4-3。）
用戶需要在首次設置 EVM 時完成此操作，因?yàn)樽?EVM 初始編程后可能已發布軟件更新。

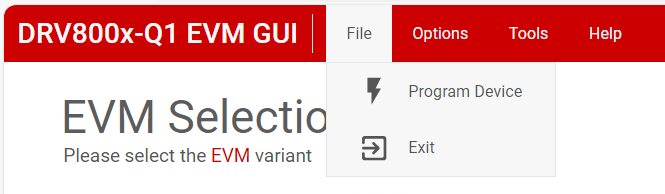

圖 3-3 編程器件
- 從 EVM 的五個選項中選擇合適的 GUI 型號（圖 4-3）。

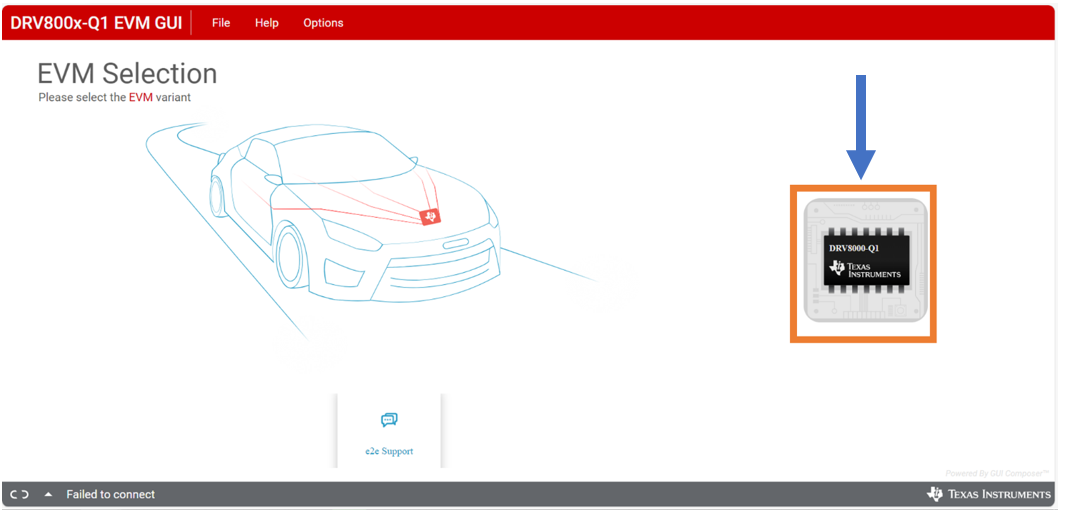

圖 3-4 選擇 EVM 型號
- GUI 會嘗試連接到 EVM。成功連接后，GUI 會顯示以下內容。如果沒有成功連接，請按照節 2.4 中的步驟再次檢查硬件設置是否正確。

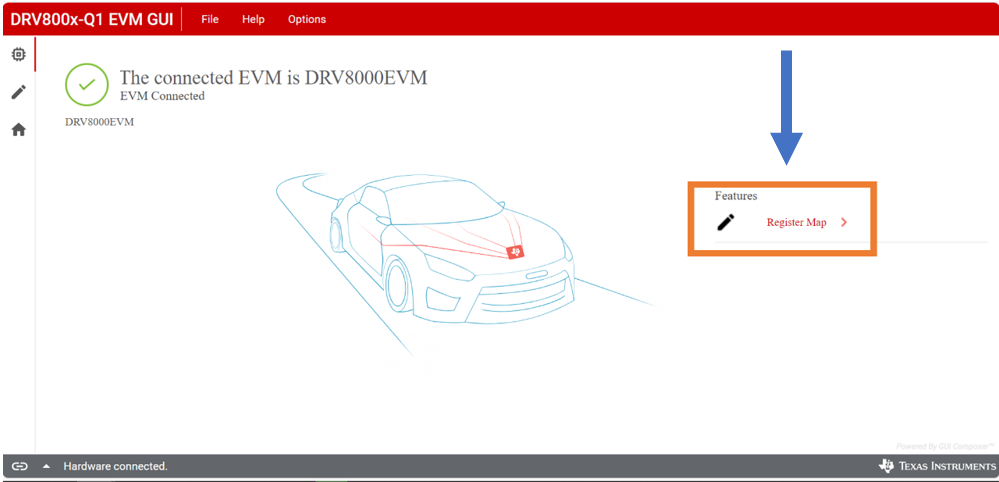

圖 3-5 成功連接 GUI
- GUI 設置現已完成。下一節概述了 GUI 以及如何使用 GUI 來控制 EVM。
