2.2 連接器信息

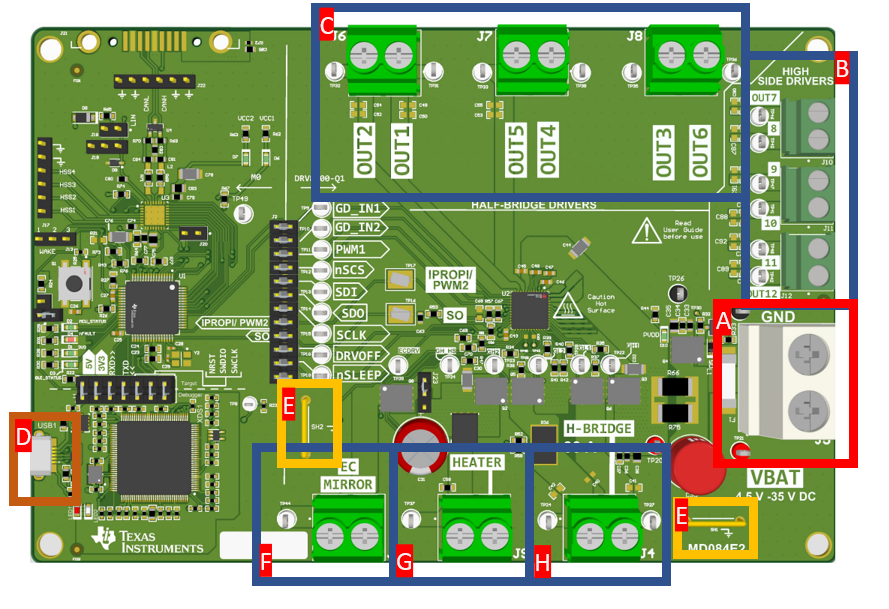

圖 2-3 連接器表 2-2 連接器說明
| 元件標簽 | 說明 |
|---|---|
| A | 輸入電源連接器。電源線可直接連接到螺紋接線端子，也可夾持到連接器兩側的測試點。 |
| B | 高側驅動器輸出連接器 |
| C | 半橋輸出連接器 |
| D | USB 連接器 |
| E | 接地帶可用作探頭和其他連接器的接地端。 |
| F | EC 后視鏡輸出和接地。接地位于端子塊右側。 |
| G | 加熱器輸出和接地。接地位于端子塊右側。 |
| H | H 橋輸出。SH1 和 SH2 分別為端子塊的右側和左側。 |
