DRV8161 實現了自舉欠壓、GVDD 欠壓和過流保護，并可在過熱情況下實現熱關斷。有關 DRV8161 故障支持的更多信息，請參閱 DRV8161 數據表。

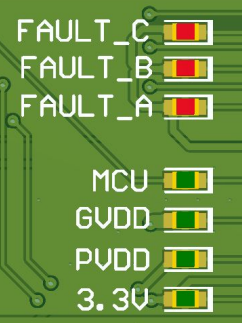

包含的 MCU、3.3V、PVDD、GVDD 和 FAULT（每相）的狀態 LED，如下所示。

如果 EVM 檢測到故障，F(xiàn)AULT LED 會亮起。有關故障響應和糾正措施，請參閱數據表。

可以在 GUI 軟件中使用“CLEAR FAULTS”按鈕復位故障。有關 GUI 的更多詳細信息，請參閱節 3.1。

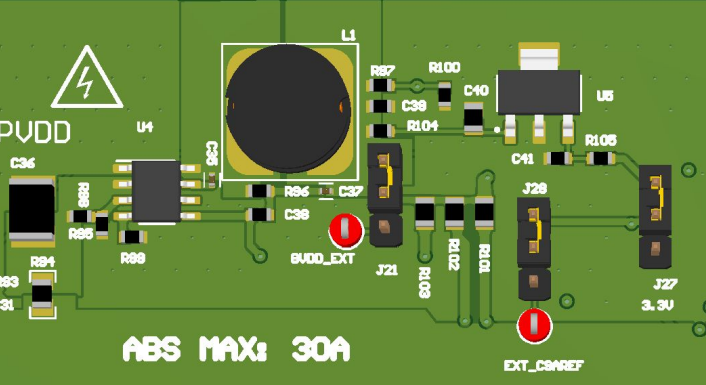

EVM 包括一個降壓穩壓器，用于通過 PVDD 電源生成 12V GVDD 降壓電壓。如果需要外部 GVDD，則將 J21 跳線移至底部位置。

GVDD 電壓用于生成 3.3V LDO 輸出。如果需要外部 3.3V 電壓，則將 J27 跳線移至底部位置。3.3V LDO 用于生成 CSAREF 電壓。此 LaunchPad 和 EVM 僅適用于 3.3V 電壓。如果需要外部電壓，則將 J28 跳線移至底部位置。(請注意，這可能需要修改電路板。)

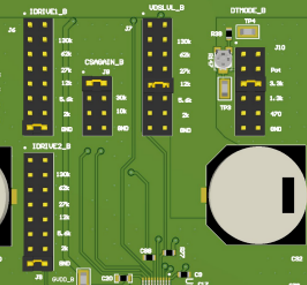

可按表 2-1 中所示進行 DRV8161 的硬件設置。有關電阻器設置的更多信息，請參閱數據表。
