ZHCUBN9A November 2023 – November 2023
4.2 USB 接口和驅動程序
點擊桌面上創建的 High-Speed Data Converter Pro 圖標，或轉到 C:\Program Files (x86)\Texas Instruments\High Speed Data Converter Pro，然后雙擊名為 High Speed Data Converter Pro.exe 的可執行文件以啟動 GUI。
GUI 首先嘗試連接到 EVM USB 接口。如果 GUI 識別出一個有效的電路板序列號，則將打開一個顯示該序列號的彈出窗口，如圖 4-1 所示。用戶可以將多個 TSW1418EVM 連接到一臺主機 PC，但 GUI 一次只能連接到一個 EVM。當多個電路板連接到 PC 時，彈出窗口會顯示識別的所有序列號。然后，用戶選擇將 GUI 與哪個電路板關聯。GUI 的未來版本允許在一臺 PC 上同時打開 GUI 的多個副本。

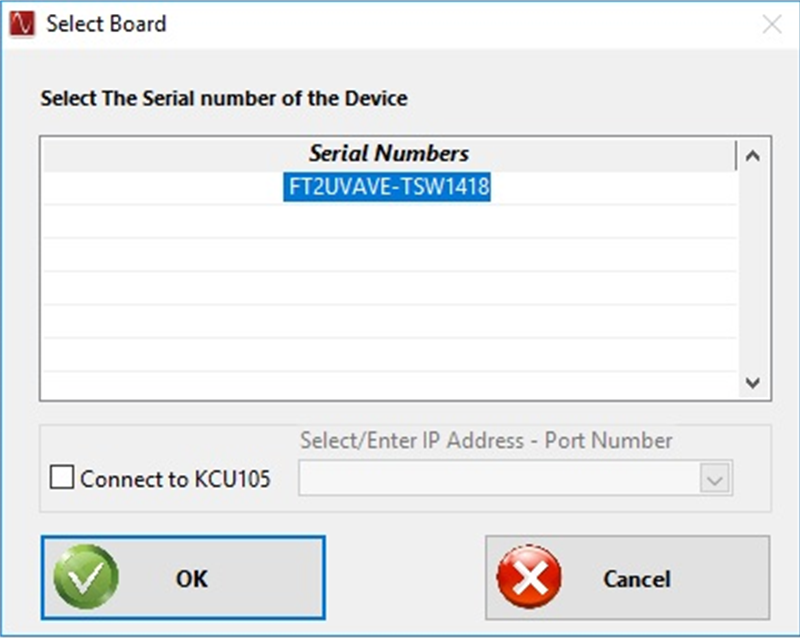

圖 4-1 TSW1418EVM 序列號點擊 OK 以將 GUI 連接到電路板。將打開并顯示 GUI 首頁，如圖 4-2 所示。

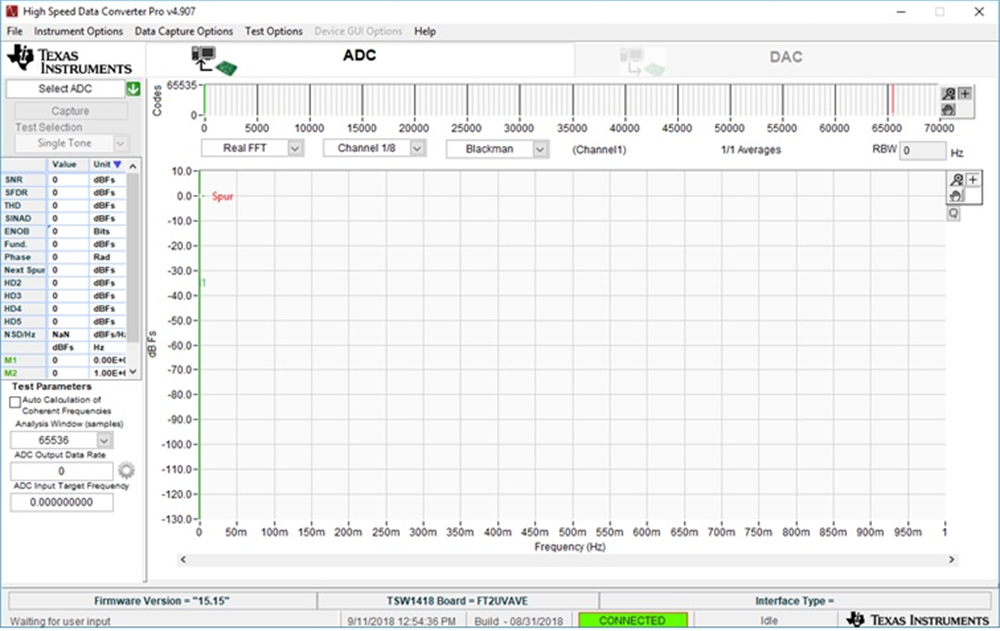

圖 4-2 高速數據轉換器專業版 GUI：頂級如果顯示 No Board Connected 消息，則：
- 仔細檢查 USB 電纜連接
- 確認跳線 J10 在引腳 2 和 3 之間安裝了分流器
- 從電路板上移除 USB 電纜
- 重新安裝
- 點擊 GUI 左上角的 Instrument Option 選項卡
- 選擇 Connect to the Board
如果此過程無法解決此問題，請檢查主機 USB 端口的狀態。

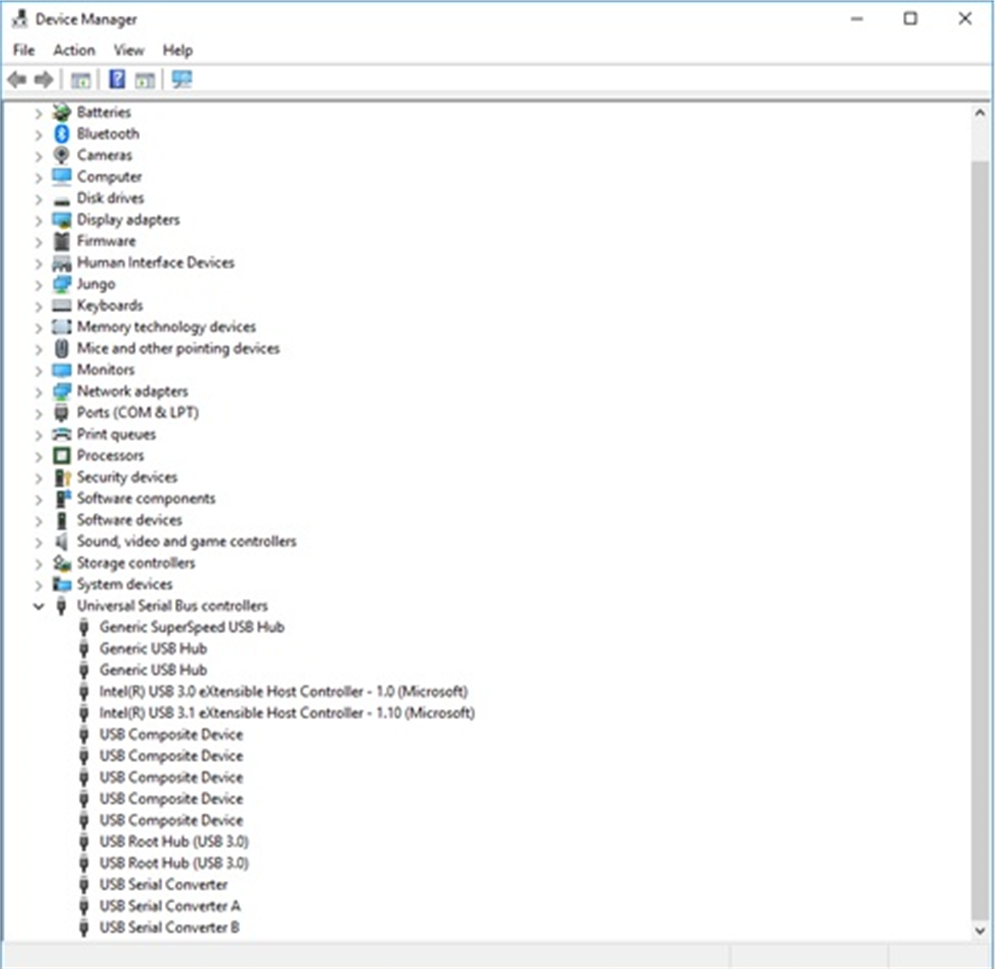

安裝軟件并將 USB 電纜連接到 TSW1418EVM 和 PC 后，TSW1418EVM USB 轉換器將出現在硬件設備管理器中的通用串行總線控制器下，如圖 4-3 所示（標記為 USB Serial Converter A 和 USB Serial Converter B）。拔下 USB 電纜后，設備管理器中不再顯示此驅動程序。如果器件管理器窗口中顯示了驅動程序，但軟件仍然無法連接，請從電路板上拔下 USB 電纜，然后重新連接。嘗試連接到電路板。如果問題仍然存在，請嘗試另一個 USB 端口。
圖 4-3 硬件設備管理器
