2 功能

TSW1418EVM 具有一個業界通用 FMC 連接器，可使用 FMC 連接器直接與 TI 非 JESD204B/C ADC EVM 連接。與 ADC EVM 結合使用時，LVDS 或 CMOS 數據由 Xilinx Artix? 7 XC7A100T 現場可編程門陣列 (FPGA) 進行采集和格式化。然后，數據存儲到 FPGA 內部存儲器中，使 TSW1418EVM 能夠存儲多達 64K 的 16 位數據樣本。為了在主機 PC 上采集數據，F(xiàn)PGA 通過高速 8 位并行接口傳輸數據。連接至并行轉換器的板載 USB 可將 FPGA 接口與主機 PC 和 GUI 橋接在一起。

TSW1418EVM 的主要特性包括：

• 入門級低成本數據采集平臺
• USB 供電
• 21 個差分 LVDS 對，速度高達 950Mbps 雙數據速率 (DDR)
• 64K 的 16 位內部 FPGA 存儲器樣本
• 支持 1.8V CMOS IO 標準
• 板載 FTDI USB 器件，用于將 JTAG 和 SPI 連接到 FPGA
• 可通過 FMC 端口或 SMA 提供備用時鐘和通用 I/O
• 由 TI HSDC PRO 軟件支持
• 使用 Xilinx Vivado? v17.2 開發的 FPGA 固件
• Digilent JTAGHS2 FPGA 編程電纜，PN：410-249

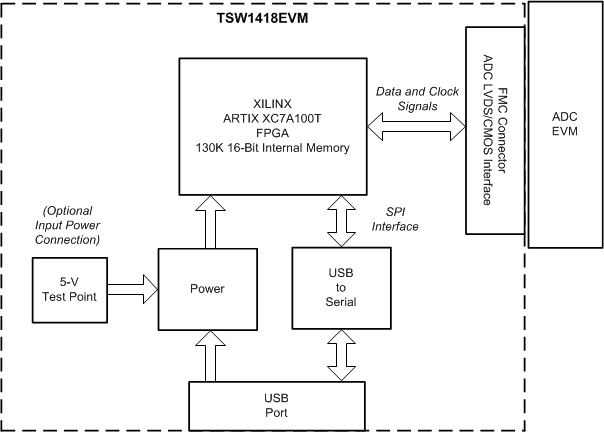

圖 2-1 展示了 TSW1418EVM 的方框圖。

圖 2-1 TSW1418EVM 方框圖
