TSW1418EVM 具有一個 Xilinx Artix 7 器件，該器件要求在每次下電上電運行時下載固件。所需的固件文件是隨軟件包提供的特殊 .bin 格式的文件。GUI 使用的文件當前位于以下目錄中：C:\Program Files (x86)\Texas Instruments\High Speed Data Converter Pro\1418 Details\Firmware。

要加載固件，在 GUI 建立連接后，點擊 GUI 左上角的 Select ADC 窗口，然后選擇要評估的器件；例如 ADC3683_2CH_2W_18bit，如圖 4-4 所示。

GUI 會提示用戶更新 ADC 的固件。點擊 Yes。GUI 將顯示消息 Downloading Firmware, Please Wait。軟件現在將固件從 PC 加載到 FPGA，這一過程大約需要 3 秒。完成后，GUI 會在右下角報告接口類型。

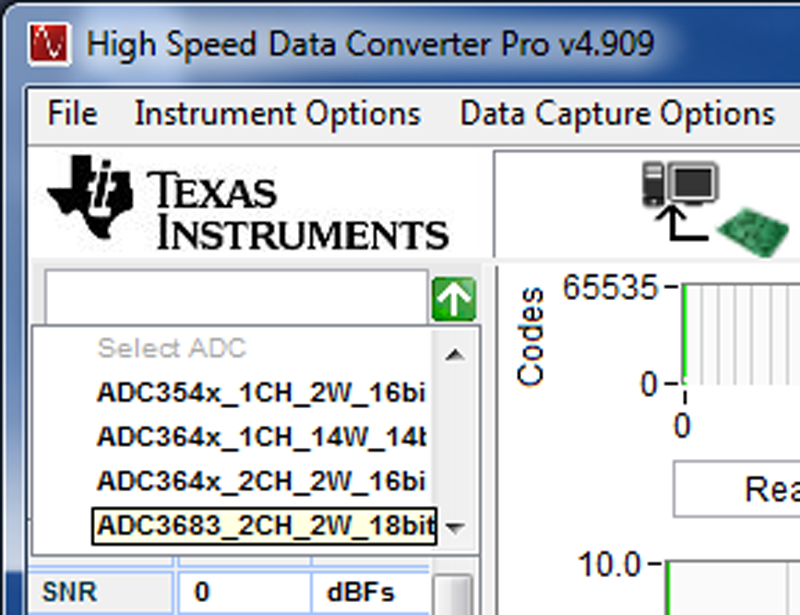

圖 4-4 選擇要加載的 ADC 固件

有關將 TSW1418EVM 與 ADC EVM 結合使用的信息，請參閱 www.ti.com 上提供的高速數據轉換器專業版 GUI 用戶指南 和單獨的 ADC EVM 用戶指南。

如果顯示如圖 4-5 所示的消息，請驗證所有跳線均處于默認位置，并且所有電源狀態 LED D2 亮起。如果某些跳線未安裝在正確位置，則 USB 控制器不會從閃存存儲器引導。如果電源狀態 LED 熄滅，則 USB 端口的電源可能存在問題，這可能會阻止下載固件。拔下并重新安裝 USB 連接器，然后嘗試連接到電路板。如果此過程失敗，則嘗試另一個 USB 端口，或使用額定電流為 1A 的外部 5V 直流電源，并連接到測試點 TP10 (5V) 以及 TP1、TP2 或 TP3（5V 返回）來嘗試糾正此問題。在嘗試此選項之前，首先將 J10 上的分流器移至引腳 1 和 2，以將輸入電源路徑重新路由至此測試點。

圖 4-5 下載固件錯誤消息
