3.4 使用 eZ-FET 對板載 MSP430FR2355 進行編程
MSP430FR2355 LaunchPad 上的 eZ-FET 調試探針使用 Spy-Bi-Wire JTAG 接口對 MCF8329EVM 上的 MSP430FR2355 MCU 進行編程。有關包含板載 eZ-FET 調試探針的 MSP430 LaunchPad，請參閱 MSP430 LaunchPad 開發套件。
- 從 MSP430 LaunchPad 上移除 GND、3V3、SBWTDIO 和 SBWTCK 跳線。
- 將 GND、3V3、SBWTDIO 和 SBWTCK 信號 LaunchPad eZ-FET 側的頂部引腳連接到 MCF8329EVM 的 J7 上的相應引腳，如表 4-1 和圖 4-3 所示。
- 將 Micro-USB 電纜連接到 MSP430 LaunchPad 和 PC。
- 點擊“Build Project”圖標或按 CTRL + B，確保成功構建工程。如有需要，從控制臺接受所有更新
- 點擊“Debug Project”（調試項目）以設置調試會話，然后按“Play” （播放）按鈕運行代碼。
- 停止調試會話，關閉 Code Composer Studio，斷開 Spy-Bi-Wire 跳線，并從 MSP430 LaunchPad 上拔下 Micro-USB 電纜。
表 3-1 對 MSP430FR2355 進行編程所需的 Spy-Bi-Wire 接口
| MSP430 LaunchPad（eZ-FET 調試探針側）(J101) | MCF8329EVM 4 引腳 Spy-Bi-Wire 接頭 (J7) |
|---|---|
| GND | GND |
| 3V3 | 3V3 |
| SBWTDIO | SBWTDIO |
| SBWTCK | SBWTCK |

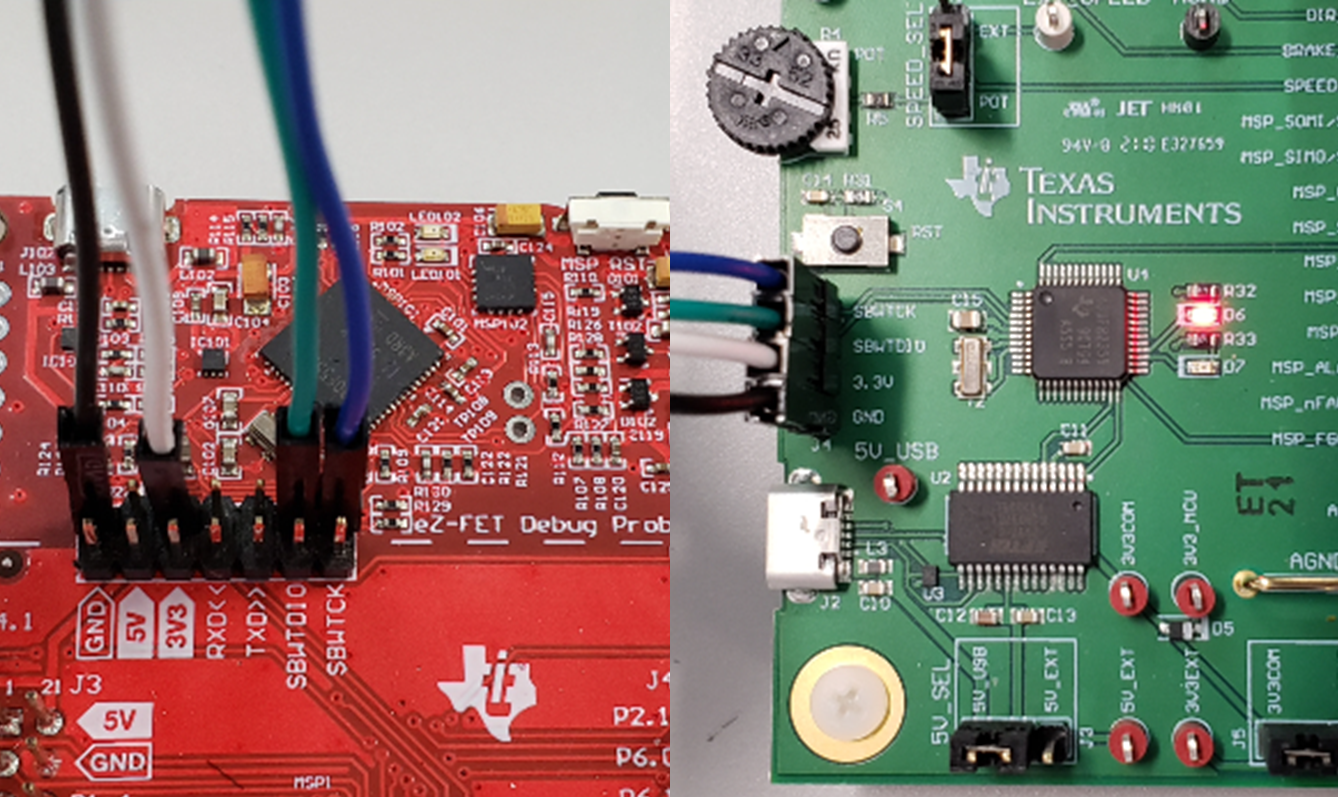

圖 3-3 MSP430 LaunchPad eZ-FET 調試探針連接到 MSP430FR2355
