2.6 LED 指示燈
MCF8329EVM 具有 5 個狀態 LED，可指示電源的狀態和評估模塊的功能。默認情況下，PVDD LED 和 AVDD LED 會在電路板通電且程序已刷入微控制器時亮起。表 3-1 顯示 LED 說明，上電過程中點亮的 LED 以粗體顯示，圖 3-6 顯示 LED 的位置。
表 2-1 MCF8329EVM LED 說明（上電后默認狀態以粗體顯示）
| 標識符 | 名稱 | 顏色 | 說明 |
|---|---|---|---|
| D1 | 3.3V | 綠色 | 接通 AVDD 時亮起 |
| D2 | nFAULT | 紅色 | 當 MCF8329 發生故障時亮起 |
| D3 | PVDD | 綠色 | 在 PVDD 上施加電壓時亮起 |
| D13 | MSP_LED1 | 紅色 | 用于 UART 或調試 |
| D14 | MSP_LED2 | 紅色 | 用于 UART 或調試 |

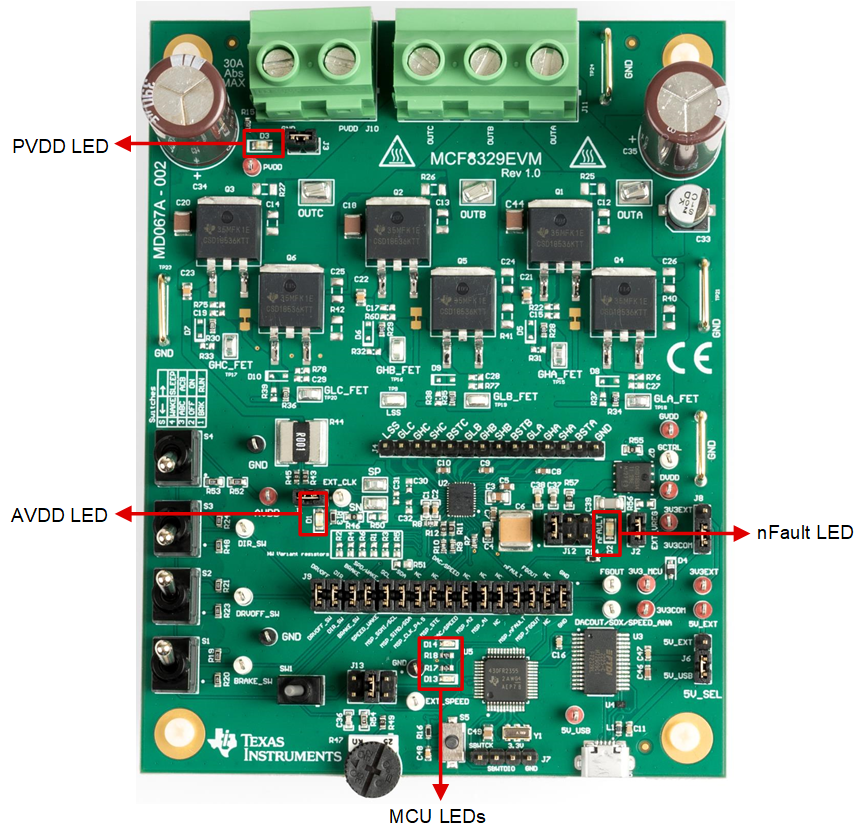

圖 2-6 MCF8329EVM LED 位置
