3.2 測試結果

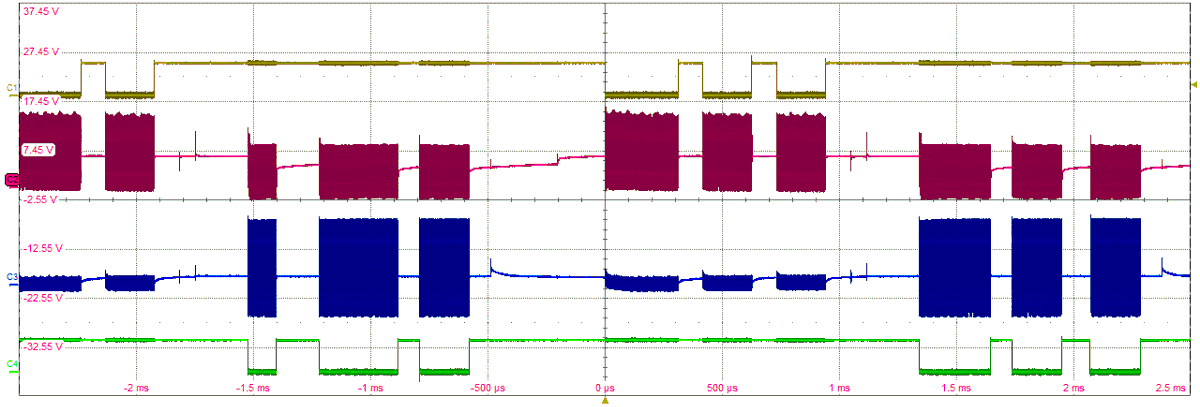

圖 3-3 5MHz 時的信號鏈波形

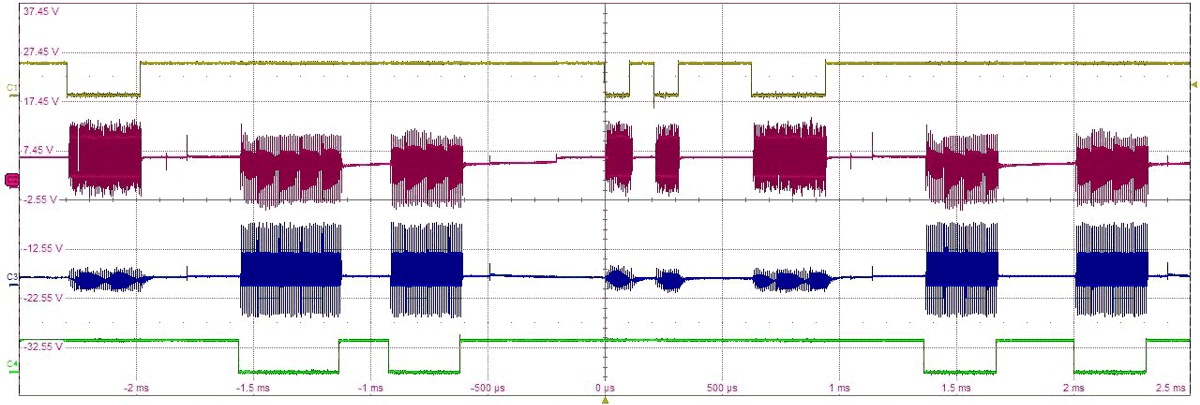

圖 3-4 125kHz 時的信號鏈波形圖 3-3 顯示了從電路板上不同點自上而下獲取的信號鏈波形：
- 黃色：在正傳輸數據的電路板上獲取的 TX 引腳
- 紅色：在 THS6222 之后和將信號從一塊板傳輸至另一塊板的變壓器之前，在測試點 TP_FL 和 TP_D4 處采集的差分信號
- 藍色：在 THVD8000 解調之前，在接收器板上的測試點 TP_RX 和 TP_A 處采集的差分信號
- 綠色：在正接收數據的電路板上獲取的 TX 引腳
請注意，當電路板未發送任何數據時，每個波形圖像中間的 2 個波形也會出現一些信號振蕩，因為在通信接收和發送兩個方向上都使用了線路。
TX 和 RX 引腳之間的延遲由兩個不同的部分組成：有意設置的固定軟件延遲，可緩解所有信號鏈波形的可視化問題；以及傳播延遲，該延遲取決于所選的解調頻率并隨著頻率的增加而遞減，上升沿和下降沿的這種延遲相等。
引腳 FSET0 和 FSET1 負責選擇頻率，相應的傳播延遲如表 3-1 所示，選定引腳 FSET0 和 FSET1 時濾波器的頻率響應如圖 3-5 所示。
表 3-1 根據所選頻率延遲輸入/輸出
| FSET0 | FSET1 | 延遲 (μs) | 頻率 (kHz) |
|---|---|---|---|
| 0 | 0 | 32 | 125 |
| 0 | 1 | 8.7 | 500 |
| 1 | 0 | 2.5 | 2000 |
| 0 | 1 | 1.2 | 5000 |
圖 3-5 4 個可選無源濾波器的頻率響應
