ZHCUB09A december 2022 – may 2023
7.2 使用 eZ-FET 對 MSP430FR2355 進行編程
MSP430FR2355 LaunchPad 上的 eZ-FET 調試探針使用 SPI-by-Wire JTAG 接口對 MCT8329EVM 上的 MSP430FR2355 MCU 進行編程。有關包含板載 eZ-FET 調試探針的 MSP430 LaunchPad，請參閱 MSP430 LaunchPad 開發套件。
- 從 MSP430 LaunchPad 上移除 GND、3V3、SBWTDIO 和 SBWTCK 跳線。
- 將 GND、3V3、SBWTCK 和 SBWTDIO 信號 LaunchPad eZ-FET 側的頂部引腳連接到 MCT8329EVM 的 J7 上的相應引腳，如表 7-1 和圖 7-2 所示。
- 將 Micro-USB 電纜連接到 MSP430 LaunchPad 和 PC。
- 點擊“Build Project”圖標或 Ctrl + B，驗證工程是否構建成功。如有需要，從“Console”(控制臺)上接受任何更新。
- 點擊“Debug Project”（調試項目）以設置調試會話，然后按“Play” （播放）按鈕運行代碼。
- 停止調試會話，關閉 Code Composer Studio，斷開 SPI-by-Wire 跳線，并從 MSP430 LaunchPad 上拔下 Micro-USB 電纜。
表 7-1 對 MSP430FR2355 進行編程所需的 SPY-BI-Wire 接口
| MSP430 LaunchPad（eZ-FET 調試探針側）(J101) | MCT8329EVM 4 引腳 SPI-by-Wire 接頭 (J7) |
|---|---|
| GND | GND |
| 3V3 | 3.3V |
| SBWTDIO | SBWTDIO |
| SBWTCK | SBWTCK |

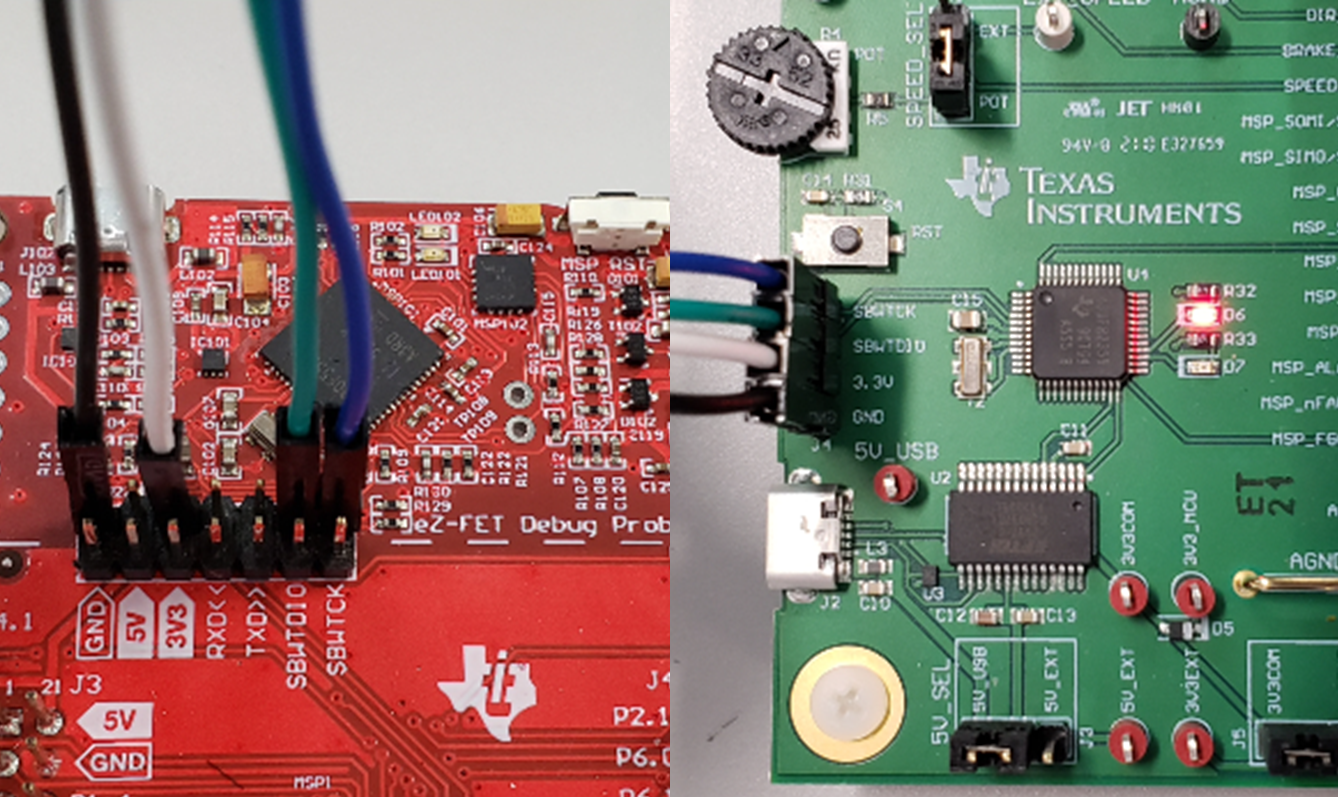

圖 7-2 MSP430 LaunchPad eZ-FET 探針連接到 MCT8329EVM
