ZHCUB09A december 2022 – may 2023
4.3 MSP430FR2355 微控制器和用戶界面
MCT8329EVM 包括 MSP430FR2355 低功耗 MCU（如圖 4-4 所示），以便通過 I2C 與 MCT8329 通信。
要對 MSP430FR2355 進行編程，必須將外部 MSP430 FET 編程器連接到 Spy-Bi-Wire (SBW) 接口連接器 J4。許多 MSP430 LaunchPad? 提供板載 eZ-FET 調試探針，可通過跳線連接到 MCT8329EVM，從而將固件刷寫到 MSP430FR2355 微控制器中。
用戶可以隨時使用復位 (RST) 按鈕進行復位并重啟 MCU 程序。兩個低電平有效 LED（D13 和 D14）也可用于調試目的。
最后，32 引腳連接器 J9 上的分流跳線橋連接微控制器和 MCT8329 之間的所有信號?？梢愿鶕?jù)需要插入或移除這些跳線，將微控制器與柵極驅動器隔離。這可用于微控制器信號調試或?qū)?MCT8329EVM 作為帶有外部微控制器的獨立柵極驅動器使用。

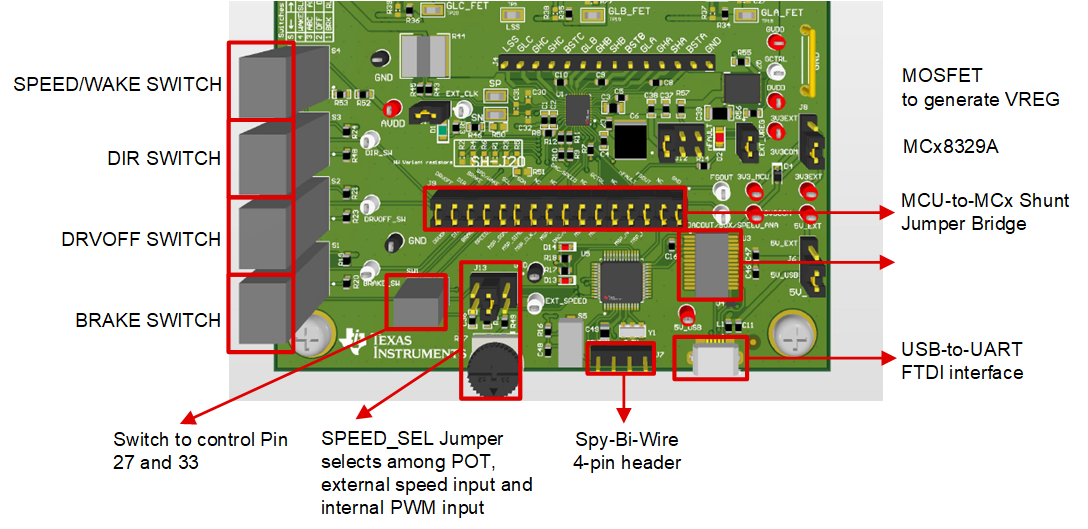

圖 4-4 MCT8329EVM 上的 MSP430FR2355 MCU 和用戶界面
