3 快速入門指南

MCT8329EVM 需要一個建議工作電壓范圍為 4.5V 至 60V 的電源。若要設置 EVM 并為其供電，請按照以下順序操作：

1. 將電機相位連接到連接器 J11 上的 A、B、C。
2. 請勿打開電源。將電機電源連接到連接器 J10 上的 PVDD 和 GND。
3. 選擇 J6 至 5V_USB 和 J8 至 3V3COM 以通過 USB 電源為 MSP430 供電。
4. 將 Micro-USB 線纜連接到計算機中。
5. 將電位計按順時針旋轉，使電機上電后速度為零。
6. 將開關 S1 切換至頂部位置可配置 BRAKE = RUN，將 S2 切換至頂部位置可配置 DRVOFF = ON，將 S3 切換至底部位置可配置 DIR = ABC，并將 S4 切換至底部位置可配置為 WAKE。
7. 將開關 SW1 向左切換，可將 SPEED/WAKE 引腳配置為 SPEED 模式，并將 DACOUT/SOx/SPEED_ANA 引腳配置為 DACOUT 模式。請注意，將開關 SW1 向右切換可將 SPEED/WAKE 引腳配置為 WAKE 模式，并將 DACOUT/SOx/SPEED_ANA 引腳配置為 SPEED_ANA 模式。當 SW1 向右切換時，開關 S4 可用于將器件置于 SLEEP 或 WAKE 模式，電位計 R47 可用于向 DACOUT/SOx/SPEED_ANA 引腳施加模擬電壓。
8. 選擇 J12 至最左側位置（靠近 C6），可將 AVDD 應用于 VREG。
9. 選擇 J13 至中間位置，可將電位器 R47 的模擬電壓施加到 SPEED/WAKE 引腳。
10. 打開電機電源。
11. 使用電位器 R47 來控制電機的速度，使用開關來禁用電機驅動器、改變方向或對電機施加制動?；蛘?，使用 GUI（如節(jié) 6 所示）來監(jiān)控電機的實時速度，將 MCT8329 置于低功耗睡眠模式，并讀取 LED 的狀態(tài)。

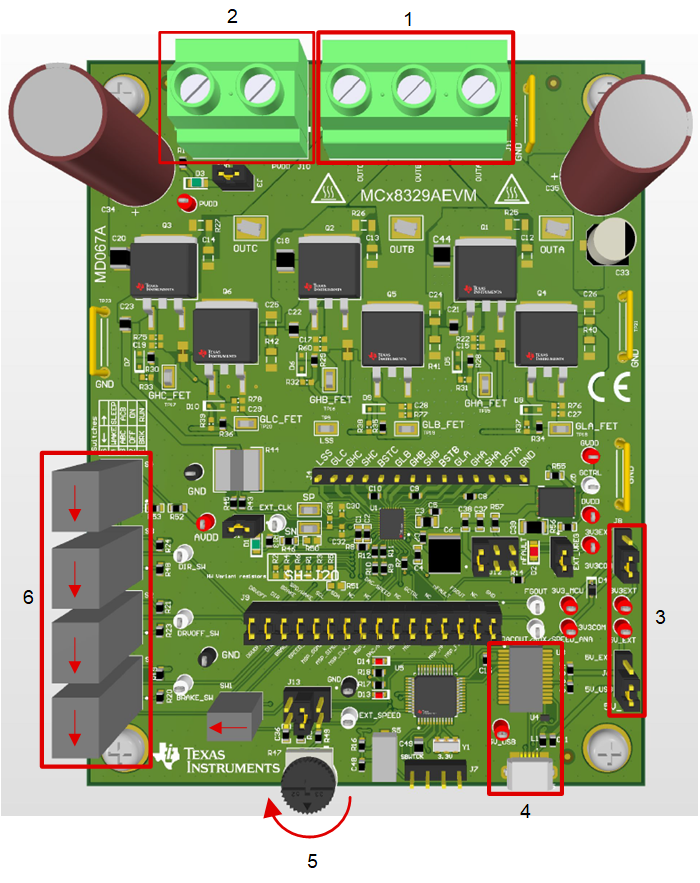

圖 3-1 快速入門指南參考
