9.6 加載 .GG 文件
該過程可將電量監測計數據或數據存儲器映像導入到器件中。
- 瀏覽至所需的模板或樣例 *.GG 參數文件。（示例：圖 9-4 中的 BQ27220.gg.csv。）
- 點擊 Open 按鈕。

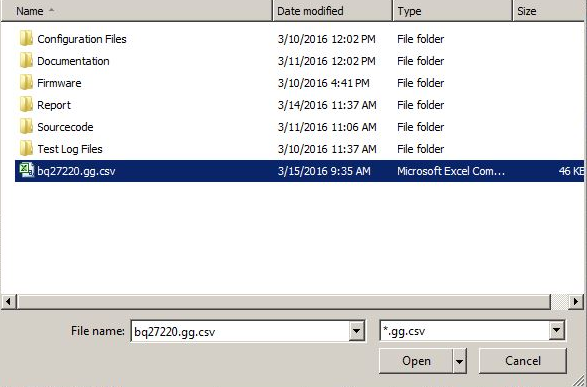

圖 9-4 加載 .GG 文件
