6.1 I2C 接口

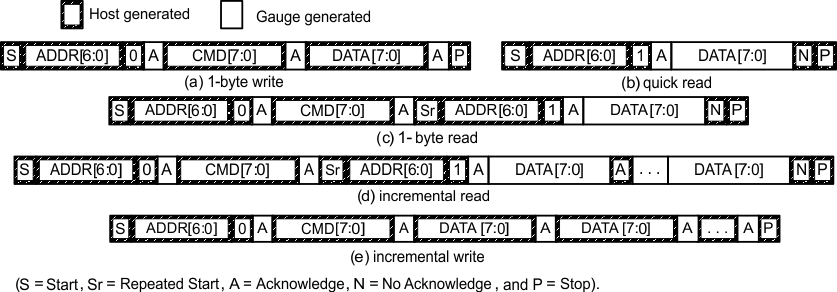

BQ27220 電量監測計支持標準 I2C 讀取、增量讀取、快速讀取、單字節寫入和增量寫入功能。7 位器件地址 (ADDR) 是十六進制地址的最高有效 7 位，固定為 1010101。因此、I2C 協議的前 8 位分別為 0xAA 或 0xAB，用于寫入或讀取。
“快速讀取”返回地址指針指示的地址處的數據。地址指針是 I2C 通信引擎內部的一個寄存器，只要電量監測計或 I2C 主設備確認數據，該指針就會遞增?！翱焖賹懭搿惫δ芤韵嗤姆绞焦ぷ?，它是將多個字節發送到連續命令位置（例如需要兩個字節數據的兩字節命令）的便捷方式。
不支持以下命令序列：
嘗試寫入只讀地址（在主設備發送數據后為 NACK）：
嘗試讀取 0x6B 以上的地址（NACK 命令）：
