ZHCUAF4A October 2014 – May 2021 TPS65400
4.3 硬件設置
將電源連接到 J6 并打開電源后，EVM 會將輸出電壓調節到表 1-1 中列出的值。為了減少負載瞬態事件期間可能發生的感應壓降，可能需要額外的輸入電容。
要通過運行 TPS65400 控制器軟件和 USB2ANY 接口盒的 PC 發送數字控制信號來更改輸出電壓，請執行以下步驟：
- 使用 USB 電纜將 USB2ANY 的 USB 端口連接到 PC，并使用提供的 30 針帶狀電纜將另一端連接到 TPS65400 的 J13 (圖 4-2)。帶狀電纜上的連接器鍵控可防止安裝錯誤。
- 將電源連接到 J6 上并打開電源。
- 按照Topic Link Label4.4中的說明運行軟件。

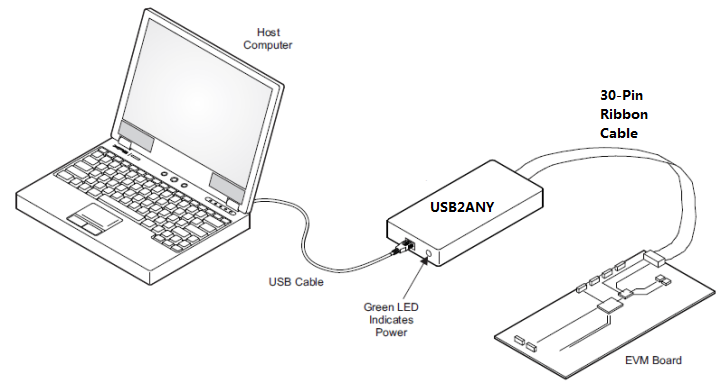

圖 4-2 USB 接口適配器快速連接圖
