本節提供了 EVM 軟件的說明。

提供的軟件用于與 TPS65400 EVM 進行通信。點擊主機上的該圖標以啟動該軟件。該軟件會顯示用于連接 EVM 板的主控制面板。

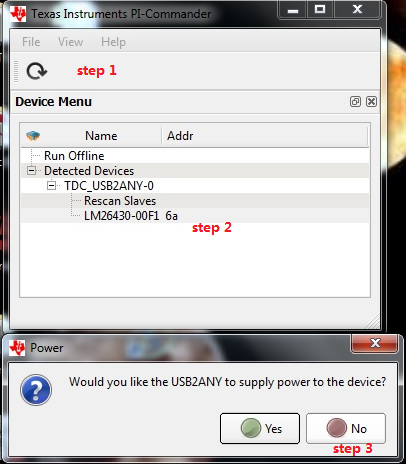

1. 點擊 Rescan Slave
2. 點擊 LM26430-00F1 6a
3. 點擊對話框上的 No 按鈕
   圖 4-3 通過 EVM GUI 連接到 TPS65400 EVM

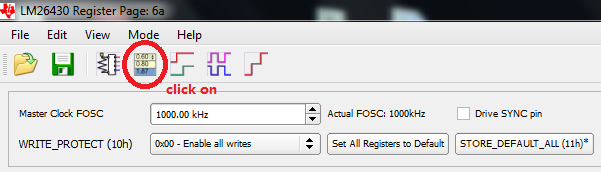

4. 點擊 PMBus Register Page
   圖 4-4 轉至主設置面板

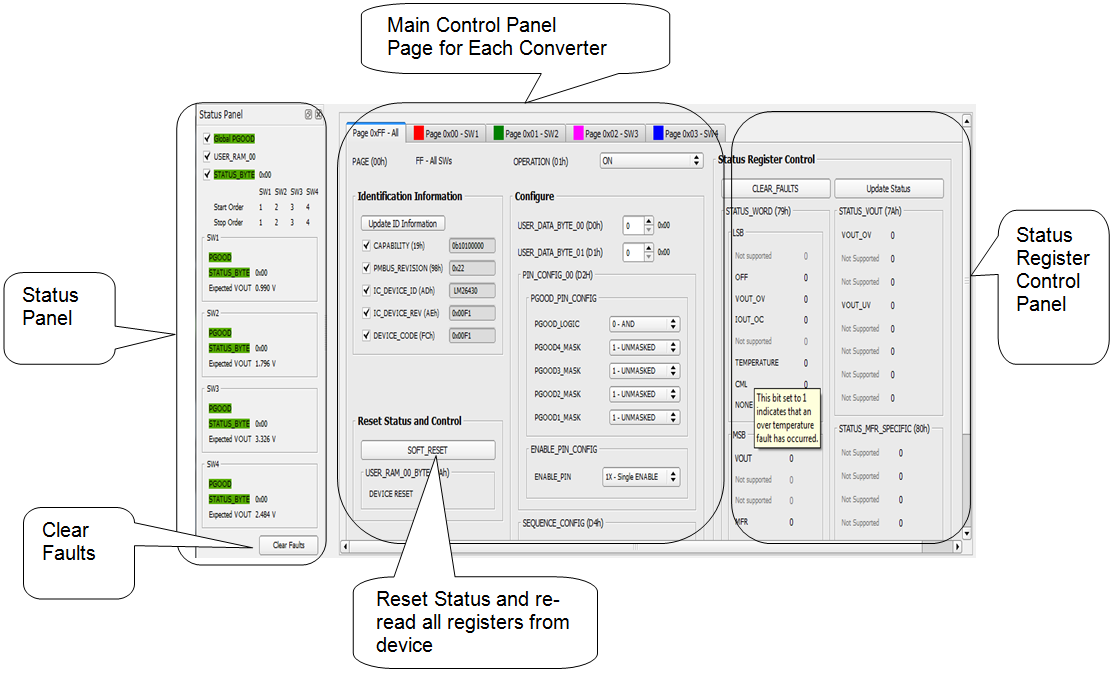

然后，將顯示詳細設置面板，如圖 4-5 所示。

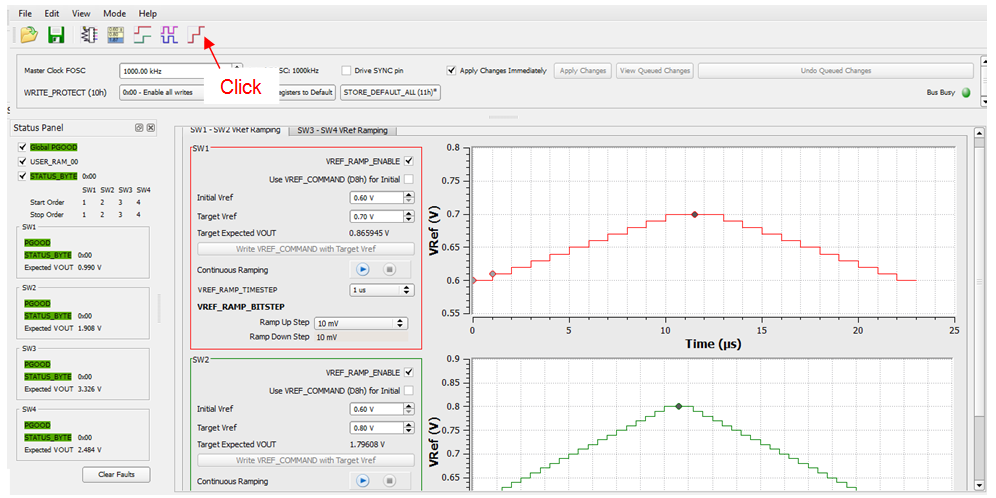

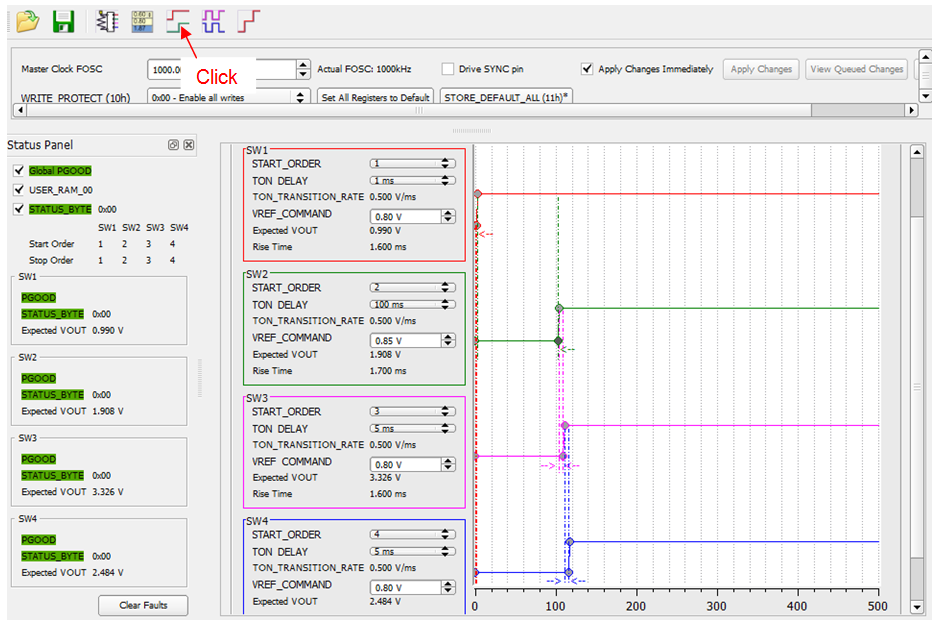

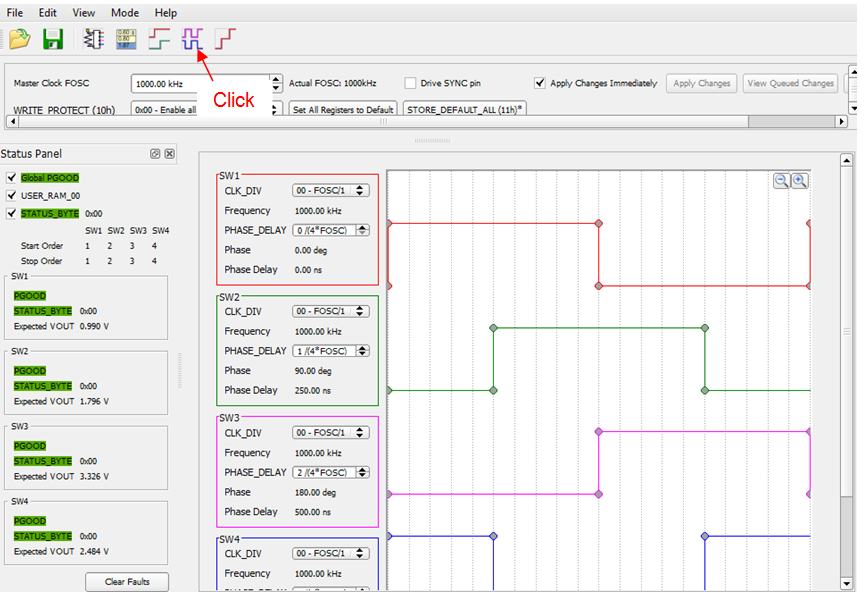

圖 4-4 至圖 4-9 顯示了控制 GUI 界面。使用此 GUI 對 Vout 電壓、相移和電源序列進行編程。數據表中提供了每個選項的詳細信息。參考數據表并為您的應用選擇正確的選項 (http://www.apartmentvenezia.com/products/cn/tps65400)。

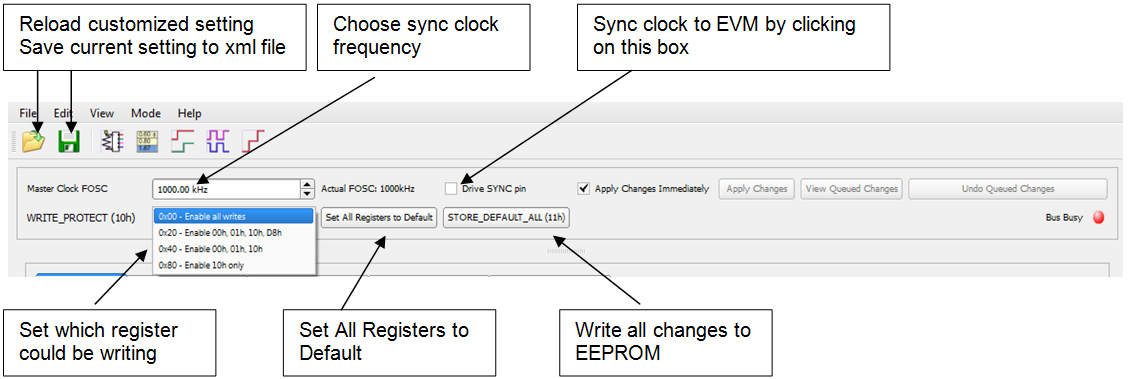

一個選項是 Apply Changes Immediately；如果選中此復選框，任何更改都將立即發送到 EVM。必須點擊 STORE_DEFAULT_ALL 才將所有設置寫入 EEPROM。通過點擊 Page 0xFF – ALL 上的 SOFT_RESET，可以從 EVM 讀回 EEPROM 值。
