4.1 接頭說明和跳線放置

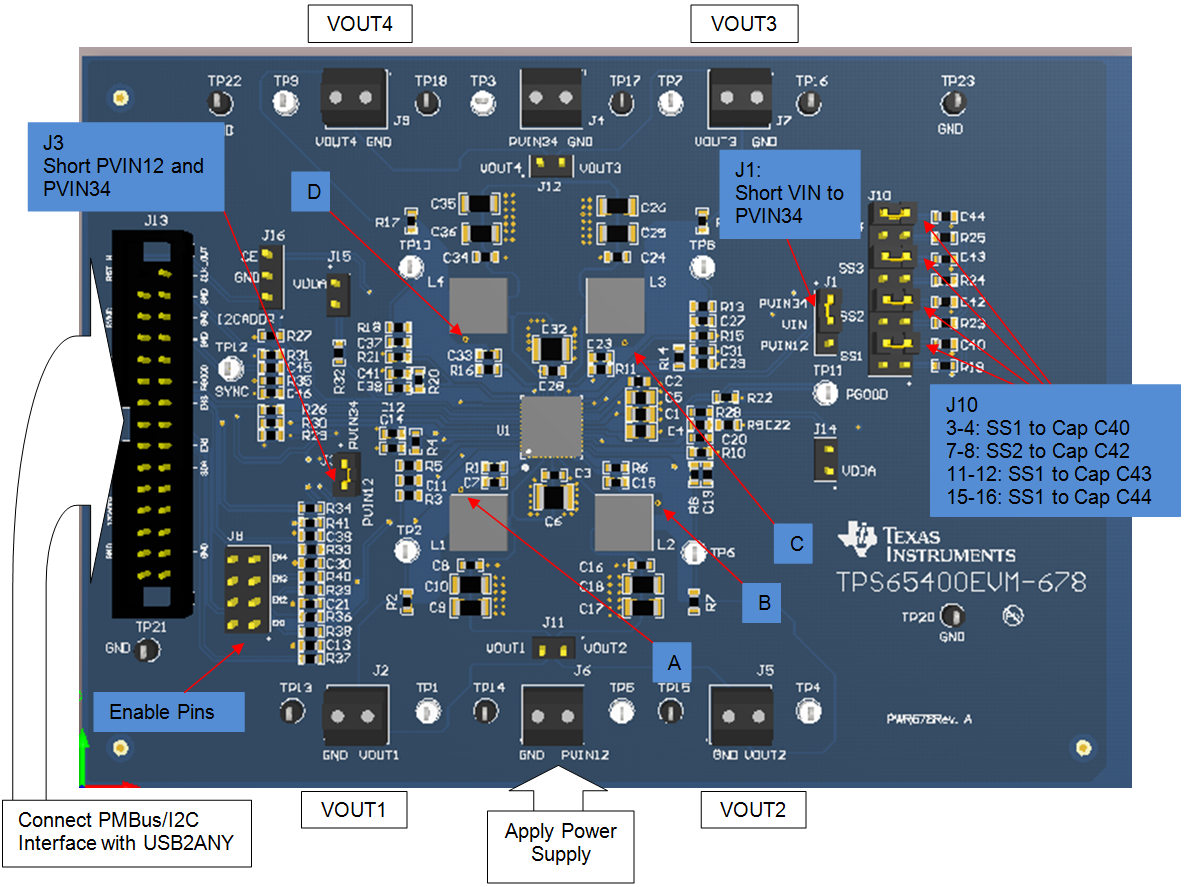

圖 4-1 展示了接頭說明和 EVM 上的跳線放置。
圖 4-1 接頭說明和跳線放置測試點：
- VOUT1 的 LX
- VOUT2 的 LX
- VOUT3 的 LX
- VOUT4 的 LX
VOUT1、VOUT2、VOUT3、VOUT4
表 4-1 輸入/輸出連接
| 編號 | 功能 | 說明 |
|---|---|---|
| J2 | Buck1 連接器 | Buck1 的輸出 |
| J5 | Buck2 連接器 | Buck2 的輸出 |
| J7 | Buck3 連接器 | Buck3 的輸出 |
| J9 | Buck4 連接器 | Buck4 的輸出 |
| J6 | Buck1/2/3/4 VIN 連接器 | 將電源連接到此連接器 |
| J13 | PMBus/I2C 接口連接器 | 通過 PMBus/I2C 接口進行通信 |
表 4-2 跳線
| 編號 | 功能 | 說明 |
|---|---|---|
| JP1-PVIN34-Vin-PVIN12 | VIN 短接至 PVIN34 | Vin 連接到 PVIN34 |
| JP3-PVIN12-PVIN34 | PVIN12 與 PVIN34 短接 | PVIN34 連接至 PVIN12 |
| JP10-3-4 | 將電容器連接到 SS1 | 將 SS1 連接至 C40 |
| JP10-7-8 | 將電容器連接到 SS2 | 將 SS2 連接至 C42 |
| JP10-11-12 | 將電容器連接到 SS3 | 將 SS3 連接至 C43 |
| JP10-15-16 | 將電容器連接到 SS4 | 將 SS4 連接至 C44 |
