4.18 EQEP 和 SDFM
AM263x LaunchPad 在內部對 eQEP 和 SDFM 信號進行多路復用。AM263x 的 eQEP0 和 SDFM1 實例端接至兩個接頭（J24、J15）。AM263x 的 eQEP2 和 SDFM2 實例端接至兩個接頭（J25、J16）。

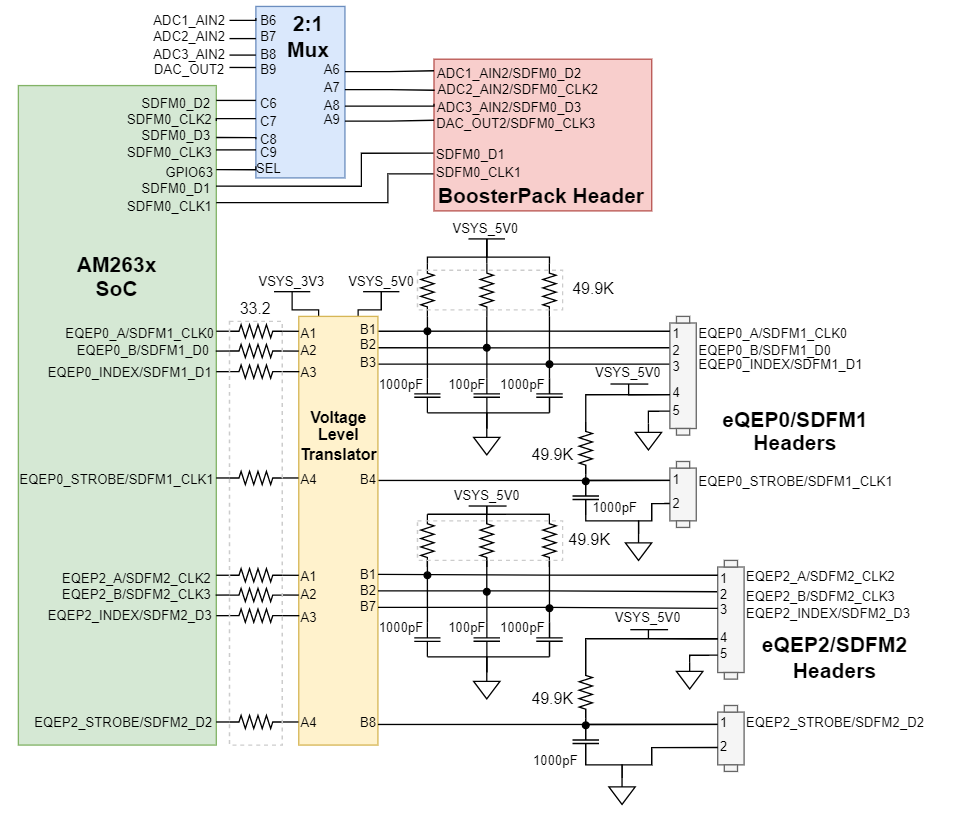

圖 4-22 EQEP 和 SDFM 信號映射所有 eQEP 信號都在 AM263x SoC 和電壓電平轉換器 (TXB0108RGYR) 之間具有串聯終端電阻器。電壓電平轉換器負責將 3.3V 轉換為 5V。
SDFM0 映射到 BoosterPack 接頭，而不是獨立的接頭。其中四個 SDFM0 信號通過一個 2:1 多路復用器進行路由，以提供備選的 BoosterPack 功能。多路復用器的選擇線路由 AM263x SoC GPIO 信號驅動。
表 4-17 SDFM0 多路復用器
| GPIO63 | 條件 | 多路復用器的功能 |
|---|---|---|
| 低電平 | 已選擇備選 BP 功能 | 端口 A ? 端口 B |
| 高電平 | 已選擇 SDFM0 | 端口 A ? 端口 C |
