3.9 打開 DAC12DL3200EVM GUI 并對 DAC 以及適用于單通道 NRZ 模式 2 運行的時鐘進行編程
器件配置 GUI 的安裝獨立于 HSDC Pro 安裝程序，是獨立的 GUI。

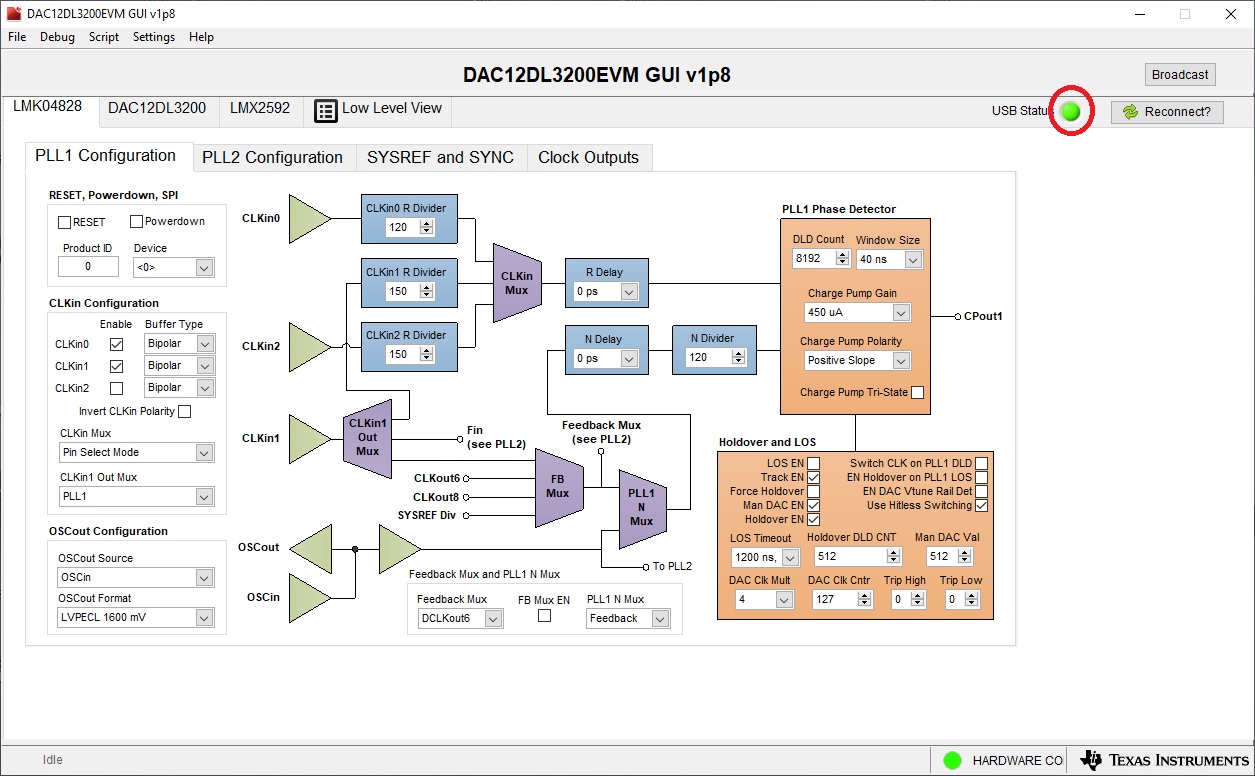

圖 3-2 顯示了 LMK04828 選項卡中打開的 GUI。面板頂部的選項卡將配置分為器件和 EVT 特性，其中用戶友好型控件和“Low Level”（低級）選項卡可用于直接配置寄存器。EVM 具有三個可配置器件：DAC12DL3200、LMK04828 和 LMX2592。器件數據表中提供了每個器件的寄存器映射。
圖 3-2 展示了 DAC12DL3200EVM GUI，其中顯示連接到 PC 的 USB 狀態。
圖 3-2 配置 GUI：“LMK04828”選項卡- 點擊 DAC12DL3200 GUI 圖標打開 DACDL3200EVM GUI，并以管理員身份運行。
- 驗證 USB 是否已連接到電路板。這通過 GUI 右上角的綠色 USB 狀態指示燈來指示。如果指示燈未亮起，請點擊 Reconnect?（重新連接？）按鈕，直到指示燈亮起。
- 點擊 Low Level View（低級視圖）選項卡。

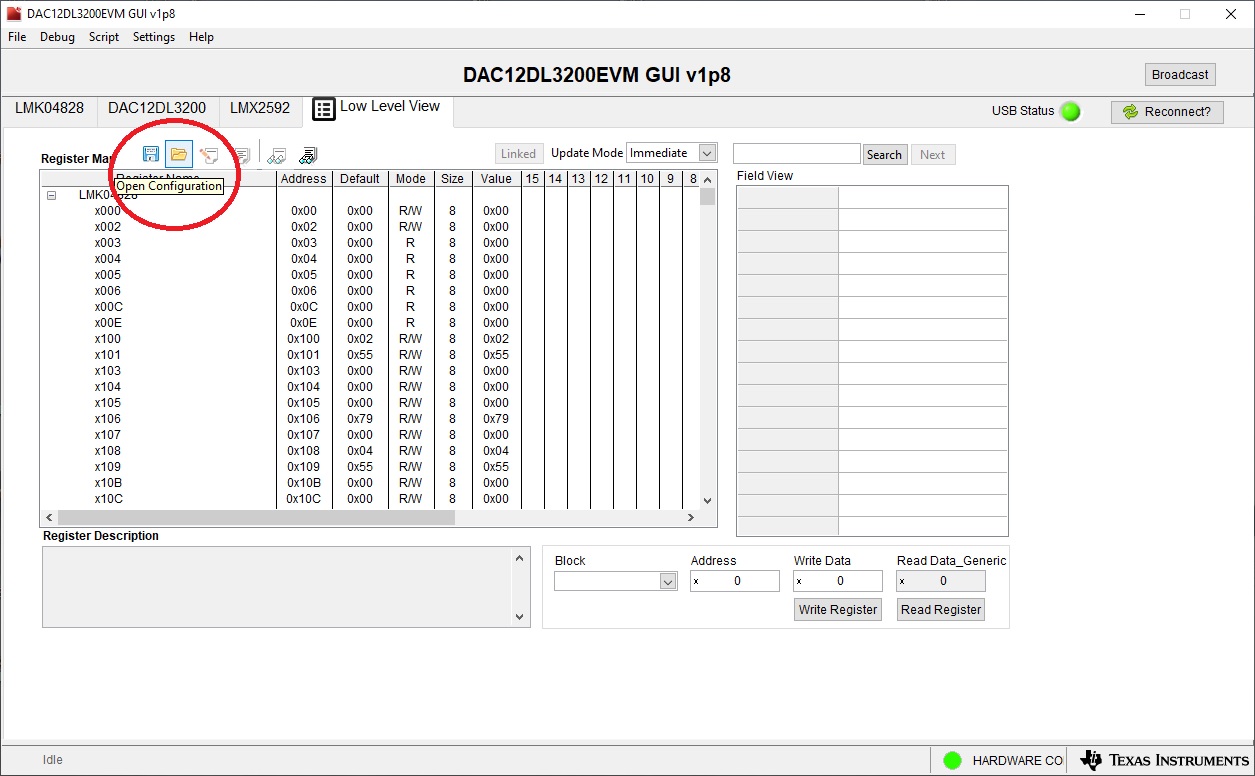

圖 3-3 展示了將寄存器配置文件加載到 EVM 的過程。
圖 3-3 “Low Level View”（低級視圖）選項卡 - 點擊 File（文件）圖標并導航到“EXT_CLK_Mode2_NRZ_Single_DAC.cfg”，然后點擊 OK（確定）按鈕以加載 LMK 和 DAC 寄存器，請參閱圖 3-4。

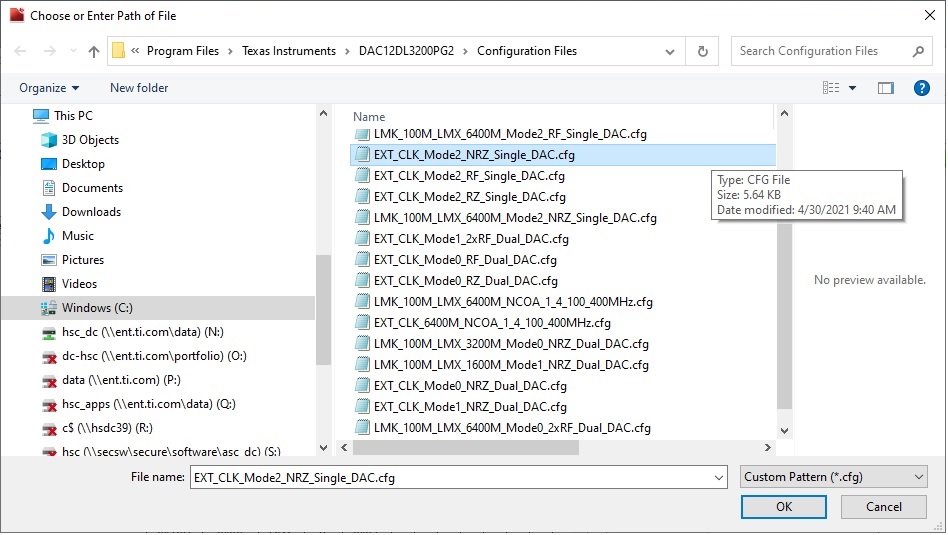

圖 3-4 選擇配置文件
此配件文件將 DAC 設置為在單通道模式下運行，僅在 CHA 上提供輸出。如有需要，可以在此模式下在 CHB 上提供相同輸出，但配置文件將默認關閉 CHB 的電源。
