1 引言
DAC12DL3200 是一款延遲超低的雙通道 12 位射頻采樣數模轉換器 (DAC)，采樣速率在雙通道模式下高達 3.2 千兆樣本/秒 (GSPS)，或在單通道模式下高達 6.4GSPS。當使用多種奈奎斯特輸出模式時，DAC 可以在接近 8GHz 的載波頻率下傳輸超過 2GHz 的信號帶寬。DAC12DL3200EVM 器件的輸入數據通過高速 LVDS 接口進行傳輸。此評估板還包括以下重要特性：
- 變壓器耦合輸出支持高達 8GHz 的單端 50Ω 輸出信號
- LMX2592 時鐘合成器，作為生成 DAC 采樣時鐘的選項
- 針對支持外部時鐘源的快速設置的變壓器耦合輸入時鐘選項（電路板默認設置）
- 適用于 DAC SYSREF 和 FPGA 參考時鐘源的 LMK04828 時鐘合成器
- 通過 USB 連接器和 FTDI USB 轉 SPI 總線轉換器進行器件寄存器編程
- 通過 400 引腳 FMC 接口連接器實現高速 LVDS 數據輸入

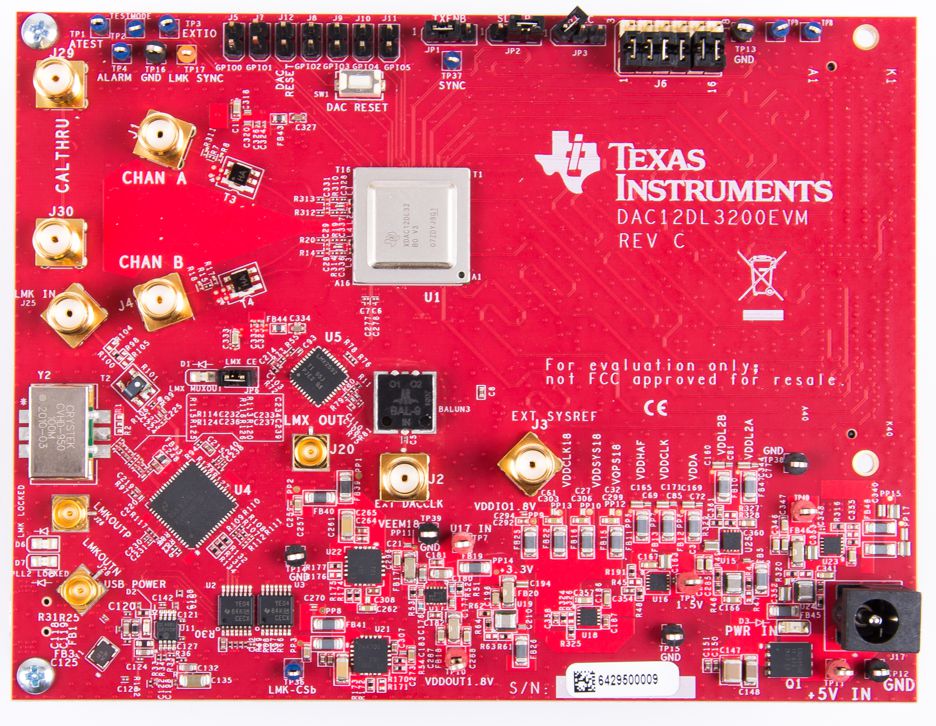

圖 1-1 DAC12DL3200EVMTI TSW14DL3200EVM 圖形發生器與 TI High-Speed-Data-Converter (HSDC) Pro 軟件 GUI 搭配使用，可將 LVDS 數據測試圖形發送到 DAC12DL3200EVM。
在 HSDC Pro 軟件中正確選擇硬件后，將自動配置 TSW14DL3200EVM 以支持 DAC12DL3200 的不同運行模式。接口提供高達 1600MSPS 的 LVDS 輸出數據。
