3.10 打開 HSDC 軟件并將 FPGA 圖像加載至 TSW14DL3200EVM
執行以下步驟以打開 HSDC 軟件并將 FPGA 圖像加載至 TSW14DL3200EVM：
- 打開 HSDC Pro 軟件。

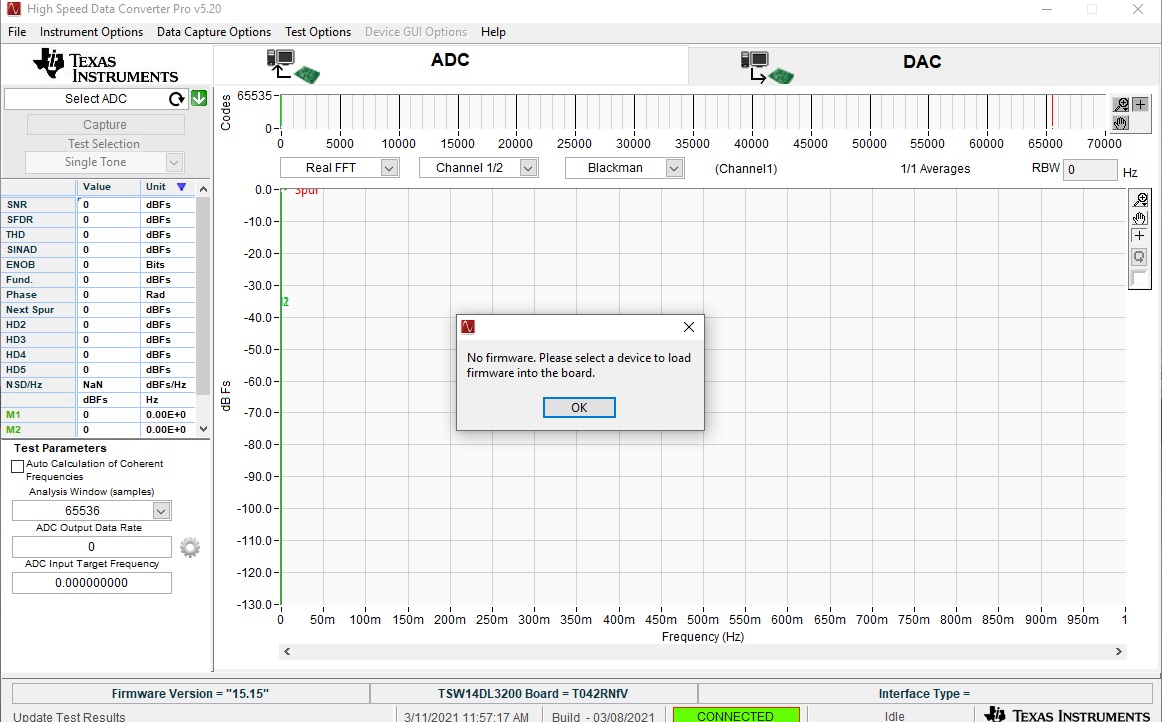

點擊 OK（確定）以確認 TSW14DL3200EVM 器件的序列號。如果連接了多個 TSWxxxxx 板，請選擇連接到 DAC12DL3200EVM 的電路板的型號和序列號。當 EVM 上電時，F(xiàn)PGA 中未加載任何固件。點擊 No firmware.Please select a device to load firmware into the board.（無固件。請選擇一個器件來將固件加載至電路板）消息上的“OK”（確定）按鈕。
圖 3-5 未加載固件 - 點擊 GUI 右上角的 DAC 選項卡。
在器件下拉菜單中，選擇“DAC12DL3200_MODE2_12b_sync_istrb”，如圖 3-6 所示。
圖 3-6 選擇 DAC 模式 2 - 出現系統提示時，點擊 Yes（是）以更新固件。下載固件后，TSW14DL3200EVM 上的配置完成 LED D22 亮起。它在 FPGA 旁邊。狀態 LED D1 至 D5 也亮起。
- 在 GUI 頂部中間，在 Data Rate（數據速率）中輸入“6.4G”。
- 在 GUI 左下角的 I/Q Multitone Generator（I/Q 多音調發生器）窗口中，將音調中心設為“1GHz”。
- 在 I/Q Multitone Generator（I/Q 多音調發生器）窗口中，輸入音調數量“1”。
- 點擊 Create Tones（創建音調）按鈕。
設置界面如圖 3-7 所示。
圖 3-7 HSDC Pro GUI 設置
