ZHCU873D June 2021 – February 2025 HDC3020 , HDC3020-Q1 , HDC3021 , HDC3021-Q1 , HDC3022 , HDC3022-Q1 , HDC3120 , HDC3120-Q1
2.2.1 飽和和恢復測試
該傳感器僅在此列表所列的化學品中暴露了較短的時間。對于每種化學品，這里都評估了兩種情況：暴露 30 秒和在 24 小時內暴露 8 次，每次暴露 30 秒。
表 2-1 展示了此列表中的化學品。器件在 3.3V、30°C 條件下運行，這里據此計算了平均濕度誤差。
| 化學品 | 集中器 | 可觀察到的損壞 | HDC3020 器件數量 |
|---|---|---|---|
| 異丙醇 | 65.7%m/m | 無 | 每次暴露評估 4 個 |
| 過氧化氫 | 7.35%m/m | 無 | |
| 次氯酸鈉 | 4.5%m/m | 腐蝕的銅布線 | |
| 碘伏 | 74ppm m/m | 無 | |
| 流量 - Microcare 通用觸點清潔劑 | 100% | 無 |
暴露 30 秒：對于每種化學品，分別直接在傳感器開口上滴了 5 滴。30 秒后，將傳感器翻過來以去掉多余的溶劑。暴露一分鐘后，對器件進行了清潔，以避免進一步暴露。
總體來說，圖 2-1 展示了對于這些化學品而言，測試前后并沒有太大的變化，只是出現了較小的負增益。

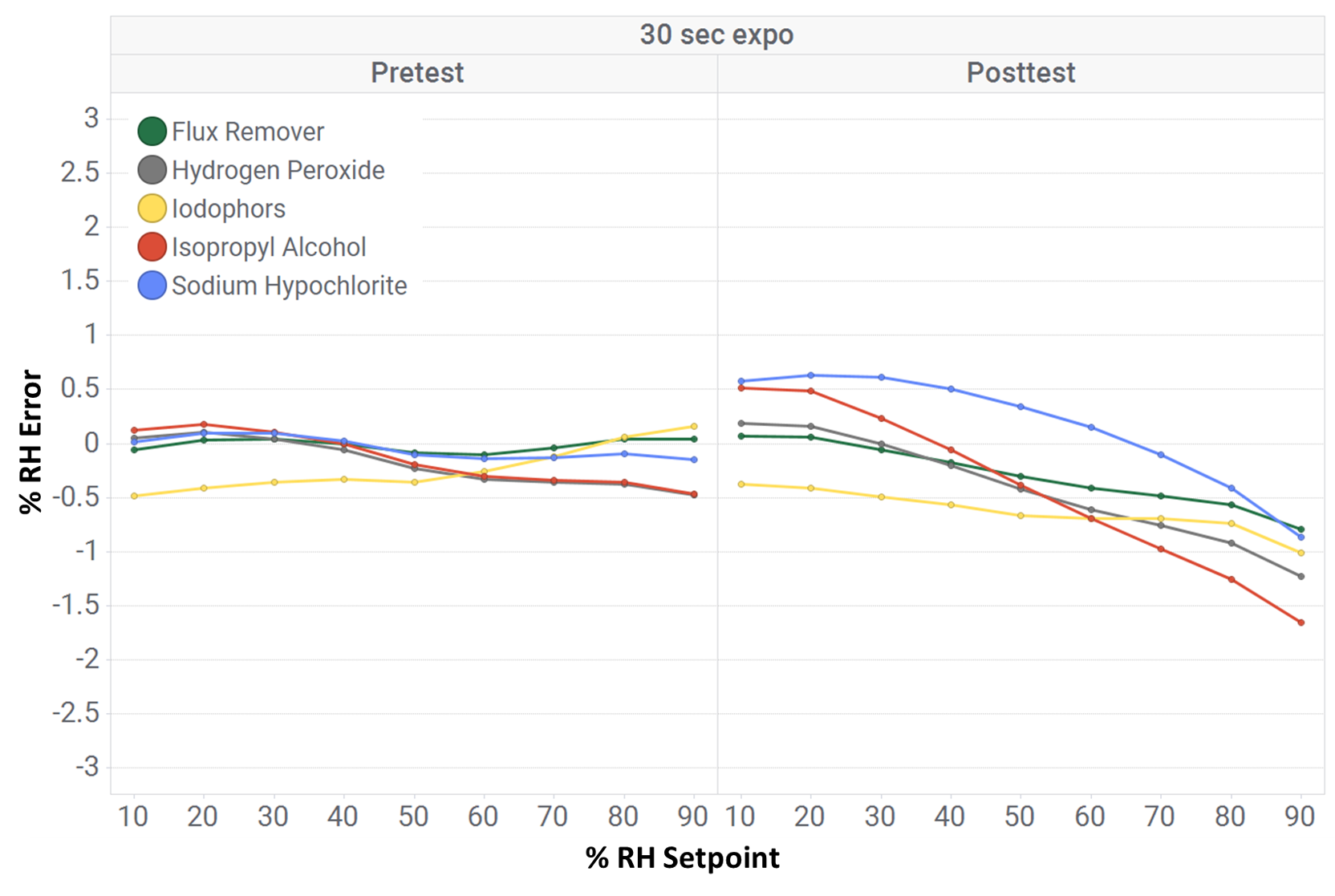

圖 2-1 短時間暴露：一次性暴露多次暴露 30 秒：4 個 HDC3020 器件在 30 秒測試中遵循了相似的程序。該程序另外又執行了七次。
總體來說，除了帶來負增益，大多數化學品都不產生任何較大的漂移。
不過，暴露于次氯酸鈉導致電路板的銅布線和一些引腳上出現了一些腐蝕。在清潔 PCB 時，這里使用 Kapton 封蓋保護了開口，并使用馬鬃刷和去離子水進行了清潔。濕度變化顯示這些器件具有非常大的負增益漂移，尤其是在較大的濕度設置點下。
暴露于異丙醇中還導致了在較低濕度設置點下出現了一些負增益漂移。任何進一步的暴露都會導致嚴重的增益漂移。
圖 2-2 展示了此暴露對應的變化。

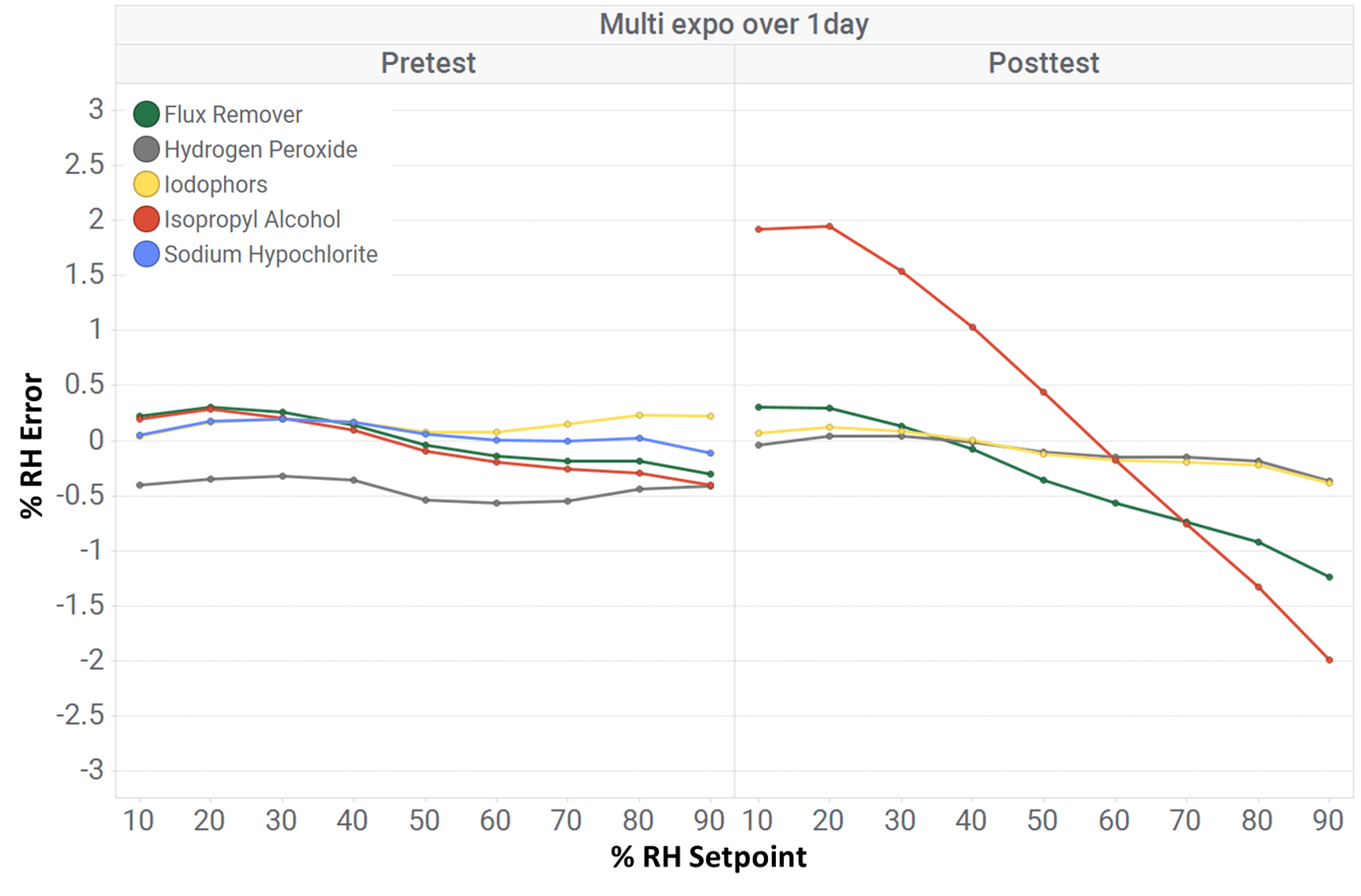

圖 2-2 短時間暴露：多次暴露
