3.7.1 采用指板的偏移誤差校正示例
該指板專為測試和表征目的而設計。該指板的尺寸為 17.2mm x 23.9mm (677mil x 942mil)，總厚度為 1.6mm (62mil)。該指板在 DUT 的每一側各有兩個切口（約為 1.4mm 或 55mil），因此該布局非常適合用于驗證偏移誤差校正算法。該指板采用 Rogers RO4350B 電介質（而非 FR4）制成。該指板上焊接了散熱焊盤，但該散熱焊盤本身并未接地，而只是一個懸空的銅焊盤。不過，即使帶有這些切口，該指板本身還是相當厚的，這導致此工藝中存在著一些生熱方面的挑戰。如果用戶想要設計與此類似的電路板，應確保電路板不會太厚。

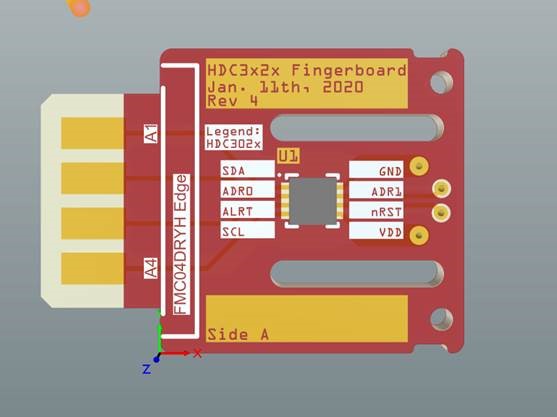

圖 3-7 HDC3020 指板表 3-3 和表 3-4 所示為 HDC3020 指板的查找表。LUT 是使用 30 個 HDC3020 器件生成的，并在 15°C 至 30°C 之間以 5°C 為增量以及在 10% RH 至 45% RH 之間以 2.5% RH 為增量進行了測試。此處的查找表是在 3.3V 和 5V 條件下生成的，并且全都在全功率設置下運行。所有器件都置于處理室內，并針對每個溫度和濕度設定點計算了溫升。
表 3-3 指板在 3.3V 且加熱器全功率條件下運行時的查找表 (LUT)
| 溫度 [°C] %RH |
15 | 20 | 25 | 30 |
|---|---|---|---|---|
| 10 | 32.99248 | 30.94213 | 31.77977 | 31.92152 |
| 12.5 | 34.57237 | 32.34282 | 33.92634 | 34.64464 |
| 15 | 36.35748 | 34.06128 | 36.43301 | 37.84657 |
| 17.5 | 38.29194 | 36.10141 | 38.93244 | 40.86322 |
| 20 | 40.32502 | 38.1553 | 41.43969 | 43.36861 |
| 22.5 | 42.32662 | 40.32751 | 43.56603 | 45.46563 |
| 25 | 44.12985 | 42.3089 | 45.44633 | 46.89262 |
| 27.5 | 45.68952 | 44.20545 | 46.94305 | 47.7198 |
| 30 | 47.13836 | 45.81257 | 48.01137 | 48.39375 |
| 32.5 | 48.32647 | 47.2488 | 48.72053 | 48.77972 |
| 35 | 49.34081 | 48.5207 | 49.25917 | 48.98883 |
| 37.5 | 49.90921 | 49.28729 | 49.61261 | 49.08352 |
| 40 | 50.28725 | 49.79383 | 49.83082 | 49.05558 |
| 42.5 | 50.62314 | 50.11981 | 49.91169 | 49.05743 |
| 45 | 50.7908 | 50.33693 | 49.893 | 49.05599 |
表 3-4 指板在 5V 且加熱器半功率條件下運行時的查找表 (LUT)
| RH [%]/ 溫度 [°C] |
15 | 20 | 25 | 30 |
|---|---|---|---|---|
| 10 | 51.8946 | 50.34679 | 49.82128 | 49.10057 |
| 12.5 | 51.90337 | 50.78616 | 50.21534 | 49.50523 |
| 15 | 52.8088 | 50.78637 | 50.22602 | 49.52433 |
| 17.5 | 52.79793 | 50.7915 | 50.65976 | 50.00581 |
| 20 | 54.92752 | 50.78842 | 50.67655 | 50.46326 |
| 22.5 | 56.16217 | 50.80301 | 51.10399 | 52.07121 |
| 25 | 56.1347 | 51.28634 | 51.84768 | 52.80945 |
| 27.5 | 57.28141 | 51.27524 | 53.91814 | 54.60268 |
| 30 | 57.92458 | 52.56686 | 54.168 | 55.72237 |
| 32.5 | 59.45811 | 54.03698 | 55.29393 | 59.11533 |
| 35 | 61.33097 | 54.98721 | 56.11429 | 59.89979 |
| 37.5 | 58.79358 | 56.00296 | 57.56867 | 61.67453 |
| 40 | 59.39689 | 56.03048 | 60.44079 | 63.05386 |
| 42.5 | 59.8415 | 57.39132 | 60.17739 | 64.75773 |
| 45 | 60.73339 | 58.20351 | 61.19516 | 65.86387 |
