2 FPD-Link REFCLK 要求和抖動定義

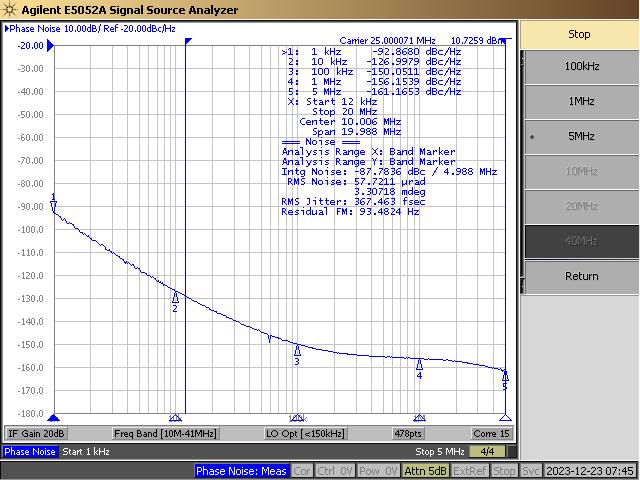

FPD-Link REFCLK 抖動要求通常在時域或頻域中指定。使用相位噪聲分析儀 (PNA)（例如 Keysight E5052）進行頻域抖動測量。為了計算 RMS 相位抖動，在定義的頻帶上（通常為 12kHz 至 20MHz）對測量的相位噪聲曲線進行積分，并根據載波頻率對其進行歸一化。

使用高速示波器上的抖動分析軟件套件進行時域抖動測量。TI 通常使用 Tektronix 示波器上提供的 DPOJET 抖動和眼圖分析工具進行此類測量。在這種情況下，TI 建議使用時鐘恢復設置來測量給定誤碼率 (BER) 下的總抖動 (TJ)，該設置旨在匹配串行器器件的輸入 PLL 特性。以下各部分提供有關如何配置抖動分析工具的更多詳細信息。

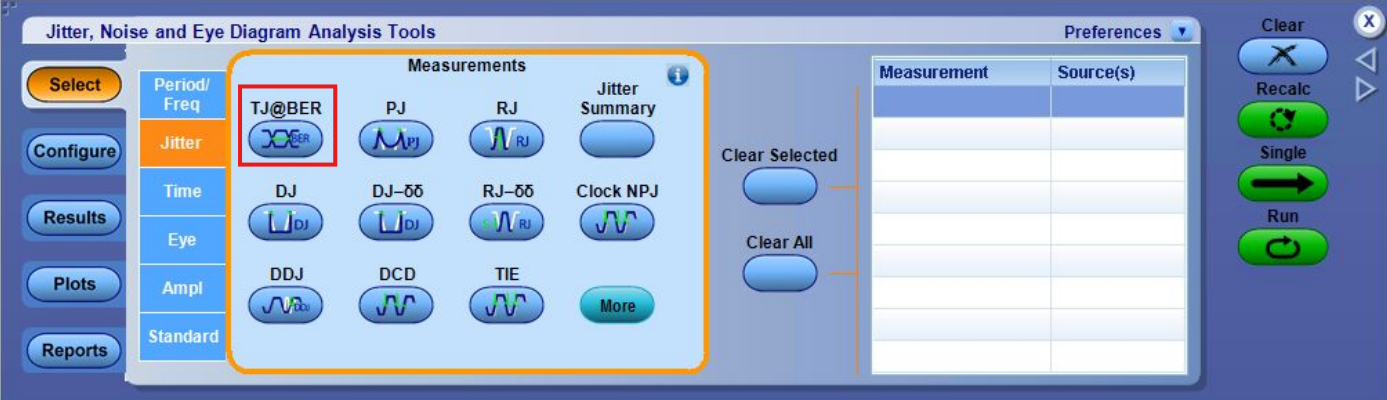

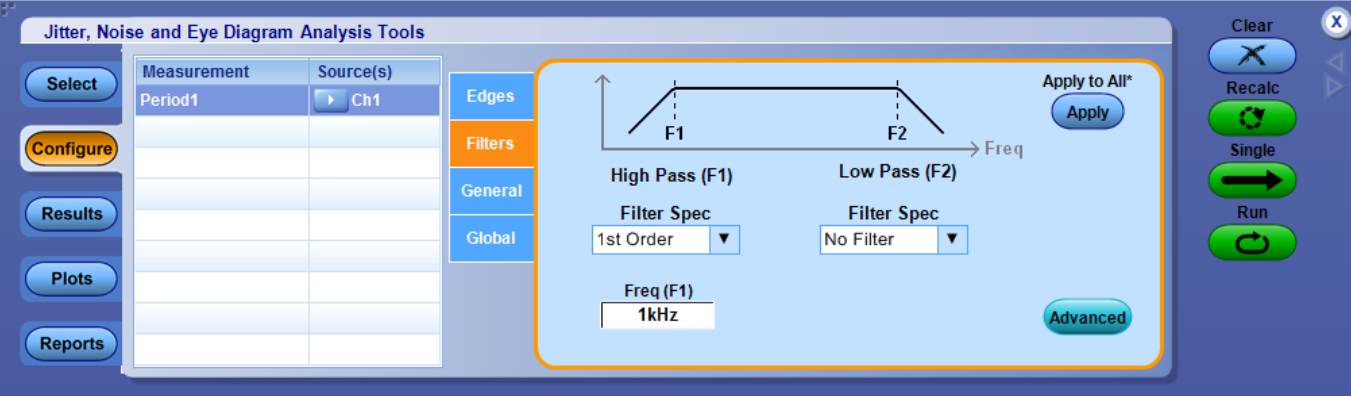

要打開 DPOJET，請從實用程序菜單啟動 One Touch Jitter 或 Serial Data/Jitter Wizard。啟動該工具可以根據有效輸入信號自動設置采集設置以及垂直和水平縮放。還會打開一個新窗口，其中包含各種配置選項和測量結果。要配置 FPD-Link REFCLK 時域抖動測量，請進入 Select 選項卡，并添加 TJ@BER 的測量，BER 設置為 10^-10?？梢栽?Configure 選項卡中設置時鐘恢復濾波器，并且需要根據 FPD-Link 器件進行設置，如節 2.1中所述。
