4 EMI 注意事項

對于汽車認證，許多使用 FPD-Link 器件的系統必須符合 CISPR-25 輻射發射規范。盡管 FPD-Link 串行器/解串器鏈接通常在整體輻射發射中占主導地位，但 REFCLK 信號也會影響系統 EMI 性能。CDC6C-Q1 振蕩器具有不同的壓擺率選項，可縮短上升/下降時間并減少發射頻譜中較高階諧波的影響。同樣，LMK3H0102-Q1 和 LMK3C0105-Q1 時鐘發生器可以在啟用展頻時鐘 (SSC) 的情況下運行，以減少 REFCLK 頻率和諧波處的輻射功率發射。

TI 時鐘器件最高可通過 CISPR-25 5 類輻射 EMI 發射性能測試。測試在 TI 為 CISPR-25 設置的預先符合規范的 EMI 室中完成，配置了工作頻率高達 1Ghz 的天線。**** SNAA438 的 EMI 合規報告尚未發布 - 我們沒有參考未發布的文件***CDC6C-Q1 和 LMK3C0105 CISPR-25 EMI 報告 器件系列，其中包含有關 EMI 性能和測試設置的更多詳細信息。

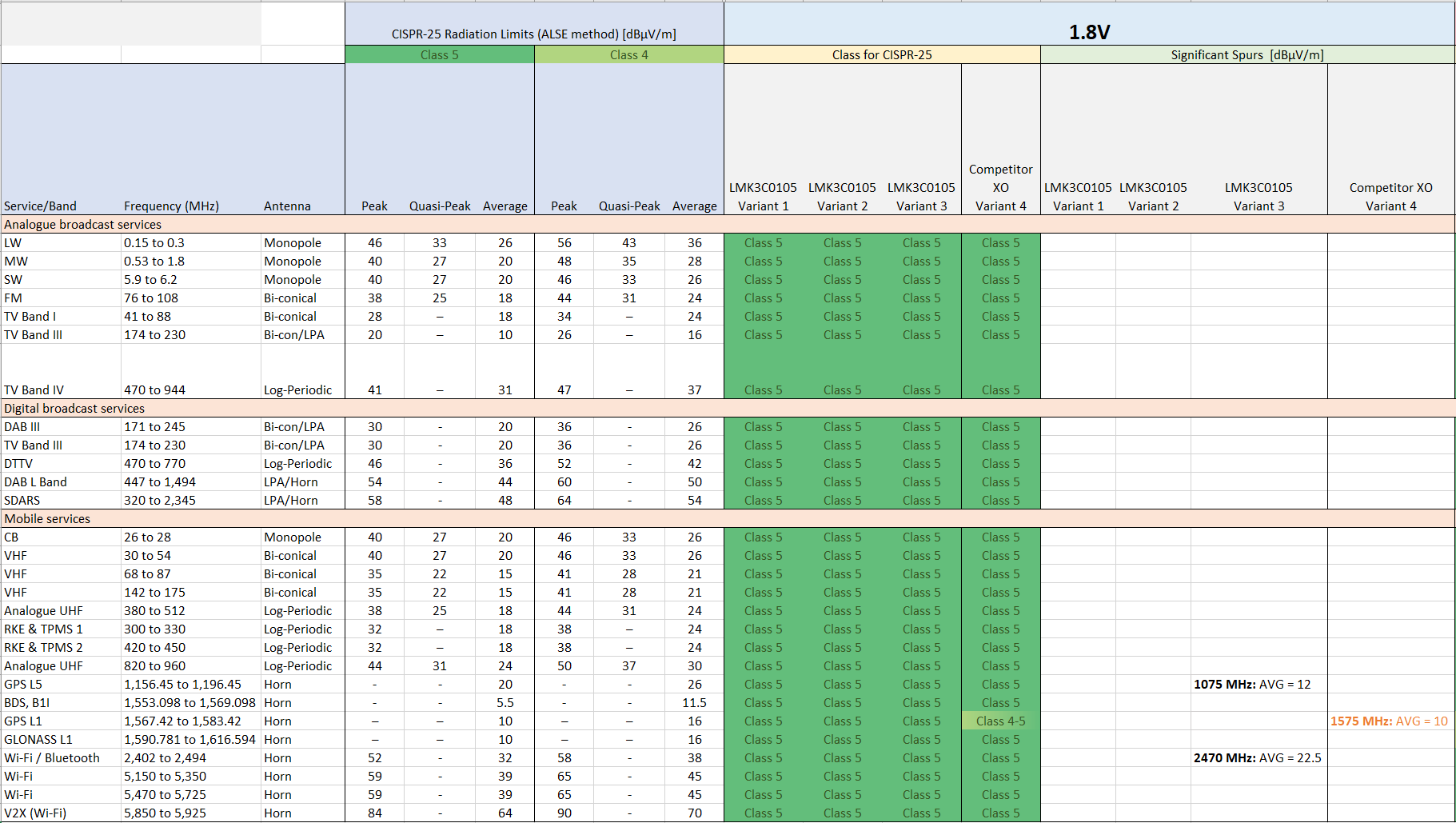

圖 4-1 采用 TI 時鐘器件的 CISPR-25 性能總結
